硅光到底是什么？

硅光（Silicon Photonics）不是用硅来发光——硅本身不能直接发光。它的核心思路是用制造CPU的CMOS工艺，在硅或SOI（绝缘体上硅）衬底上直接刻蚀出波导、调制器、探测器、合分波器等光学器件，实现光子芯片的高密度集成。激光器通常外置（III-V族材料如InP），通过耦合方式将光引入硅光芯片。2013年Luxtera推出首款商用100G QSFP28硅光模块，2016年Intel跟进，至今已演进到800G和1.6T。

 功耗：智算中心最关心的指标

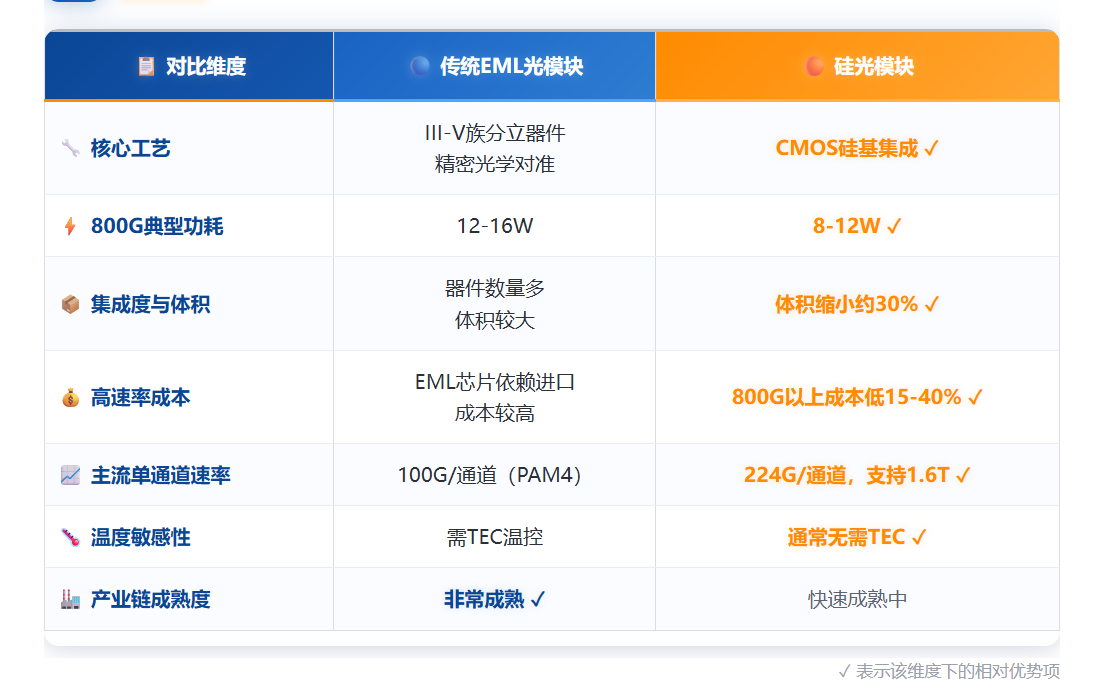

硅光模块通过光子集成减少了连接损耗，且对温度敏感性较低，通常无需TEC（半导体制冷器），整体功耗较传统模块降低30%以上。以800G模块为例，传统EML方案功耗约12-16W，硅光方案可控制在8-12W。一台满配32口800G交换机仅光模块就能省下上百瓦，对动辄数万端口的超大规模智算中心来说，每年节省的电费和散热成本非常可观。

 成本：速率越高优势越明显

硅光的成本优势是有"速率门槛"的。400G以下，传统方案产业链极其成熟，成本优势不明显甚至硅光更贵。但到了800G和1.6T，硅光通过集成化设计可将合分波器等光学元件集成于芯片，减少分立器件数量，零部件数量减少30%，单模块成本较传统方案下降15%-40%。同时，硅光利用CMOS晶圆级制造，规模化量产的成本下降曲线比传统分立器件更陡。这也是为什么头部厂商在800G以上产品中硅光方案占比已超过一半。

 从可插拔到CPO：硅光的终极形态

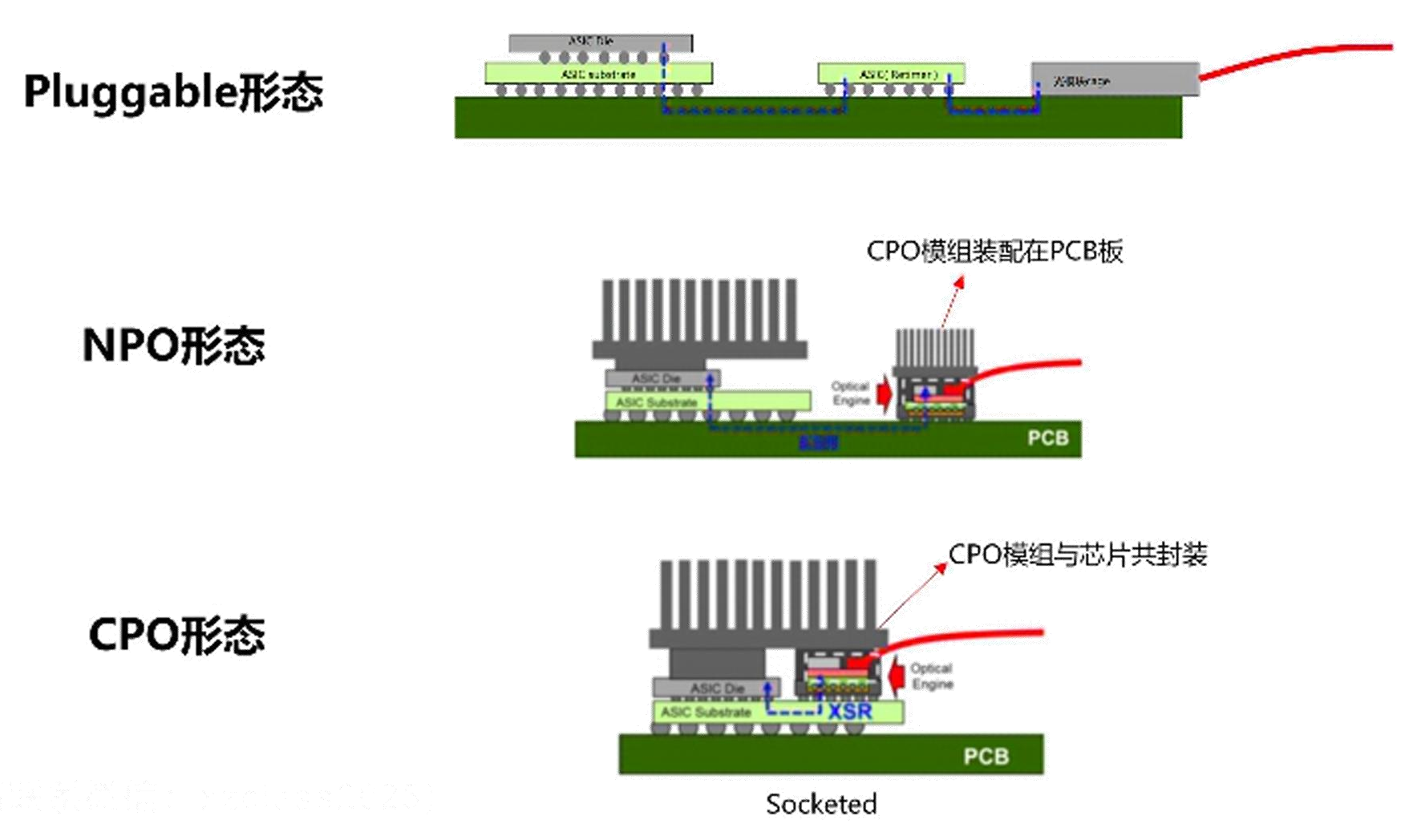

硅光正推动光互联架构的根本变革，演进分为三个阶段：传统可插拔（Pluggable）技术成熟、可热插拔维护，但 DSP 功耗高、电信号走线路径长；NPO（近封装光学）将光引擎移至靠近交换芯片的 PCB 上（厘米级间距），去掉 DSP 后功耗降低 20%-40%；CPO（共封装光学）通过 2.5D/3D 先进封装将光引擎与 ASIC/GPU 集成于同一基板，电路径压缩至毫米级，功耗较传统方案降低 40%-60%，被业界视为 "终极方案"。但 CPO 对封装良率和系统稳定性要求极高，可插拔模块在中短距离和中小规模部署中仍将长期存在。

武汉恒泰通 · 全速率光模块产品线

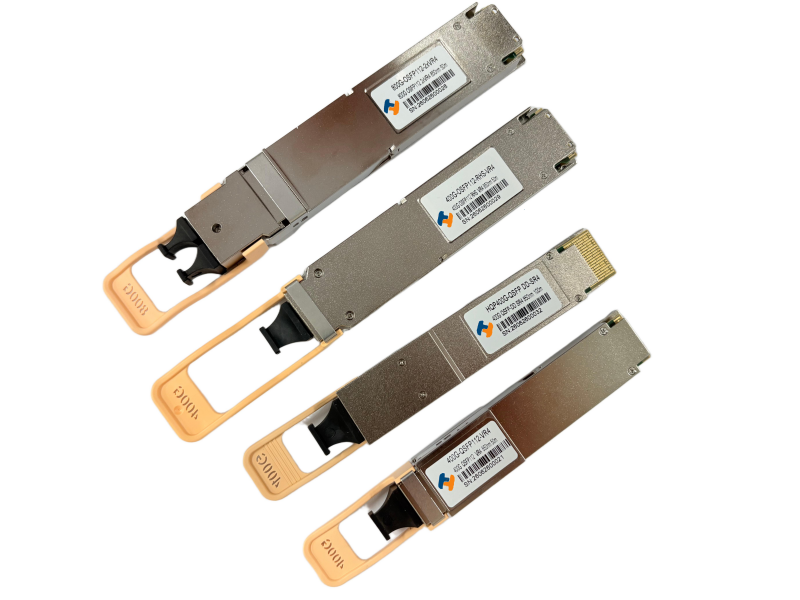

作为国家级高新技术企业，恒泰通拥有500+种光模块产品，速率覆盖从155M到800G全系列，封装形式包括SFP/SFP+/QSFP+/QSFP28/QSFP-DD/OSFP等。

在硅光技术浪潮下，恒泰通依托武汉光谷产业集群优势（国内首条百G级硅光芯片量产线已于2026年7月在武汉光谷通线），持续跟进硅光和CPO前沿技术，为客户提供从传统方案到硅光方案的平滑过渡选型支持。
