在当今数字化浪潮席卷的时代,信息以光速在全球网络中穿梭。从我们日常使用的手机视频通话,到数据中心海量数据的快速交换,再到5G网络低时延、高带宽的通信需求,这一切都离不开高速、稳定的光通信技术。而光模块作为光通信系统的核心组件,承担着电信号与光信号相互转换的重任,是实现数据在光纤中飞速传输的关键桥梁。
在光通信系统的精密舞台上,时钟数据恢复(CDR)技术如同一位隐形的交响乐指挥家,虽鲜少亮相于聚光灯下,却以毫秒级的精准控制维系着整个数据传输乐章的有序进行。这项核心技术通过实时矫正信号传输中的时序偏差,在每秒数百亿比特的数据洪流中建立起精确的时空坐标,成为支撑5G、数据中心互联等现代通信基础设施的"隐形骨架"。本文将系统解构CDR技术的核心维度:
CDR时钟的基本概念
CDR时钟的定义

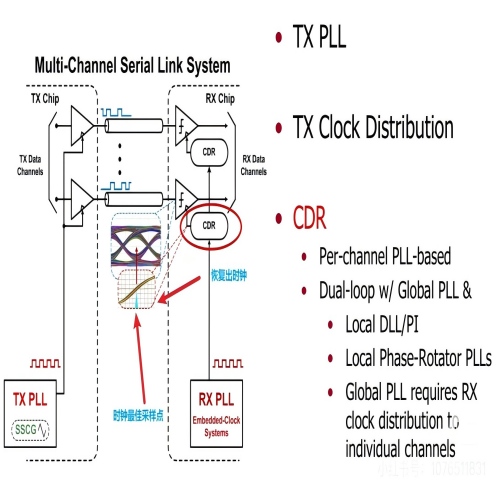

CDR时钟(时钟数据恢复时钟)是光通信系统中的核心技术,其核心功能是从失真信号中精准重建时序基准与数据流。当发送端将时钟信号与数据信号共同编码传输时,长距离光纤传输中的损耗、色散效应及环境噪声会导致信号波形畸变,使接收端出现脉冲宽度失真和时序紊乱。CDR通过实时追踪信号相位变化,执行以下核心任务:
时钟同步重建
采用锁相环(PLL)技术,通过鉴相器检测数据跳变沿与本地时钟的相位差,经由压控振荡器(VCO)动态校准时钟频率,生成与原始信号同频同相的时序基准。
数据精准再生
利用恢复的时钟对失真信号进行重定时采样,消除传输累积的时序抖动(Jitter),将非均匀脉冲转化为规整数字信号,实现数据序列的可靠还原。能够最大程度地减少因信号畸变带来的误码率,从而恢复出原始的数据信号。
CDR时钟的工作原理

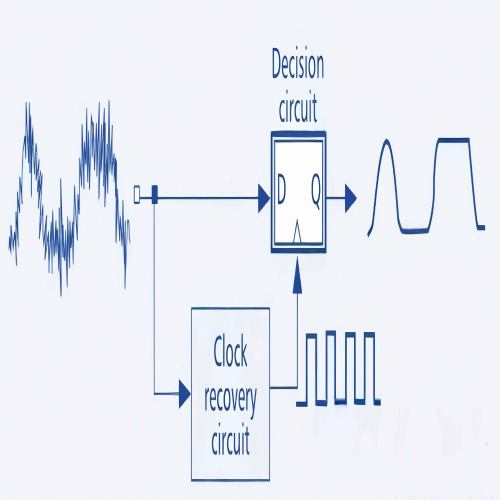

整体工作流程概述
CDR时钟的工作原理主要依赖锁相环(PLL)和数据采样等关键技术来实现。当接收到的信号进入CDR电路后,首先由锁相环发挥作用,恢复出准确的时钟信号。然后,利用这个精准的时钟信号作为采样时钟,对输入的数据信号进行采样,从而恢复出原始的数据信号,完成整个时钟数据恢复的过程。

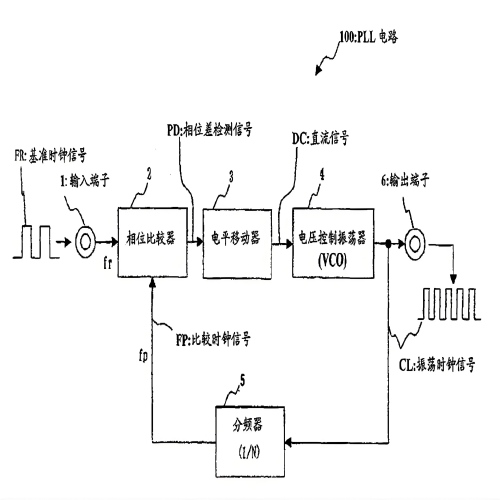

锁相环(PLL)的工作机制
锁相环是CDR时钟技术的核心组成部分,它包含鉴相器(PD)、环路滤波器(LF)和压控振荡器(VCO)三个主要部分,各部分协同工作,实现时钟信号的恢复。
1. 鉴相器(PD):鉴相器是锁相环的“眼睛”,它负责比较输入信号中的时钟成分与压控振荡器输出的时钟信号之间的相位差。具体来说,鉴相器通过用VCO的输出时钟对输入数据进行采样来获得控制信号。当输入信号和VCO输出信号的相位存在差异时,鉴相器会产生相应的电压信号,这个电压信号的大小和方向反映了相位差的大小和正负。例如,在模拟乘法器组成的鉴相器电路中,输入信号和VCO输出信号通过模拟乘法器进行相乘运算,其输出信号中包含了相位差的信息,经过后续处理即可得到控制电压。
2. 环路滤波器(LF):鉴相器输出的电压信号通常包含高频噪声和交流成分,不能直接用于控制VCO。环路滤波器的作用就像一个“筛子”,它对鉴相器输出的电压信号进行滤波处理,去除高频噪声和交流成分,得到一个平滑的直流控制电压。这个控制电压能够准确地反映输入信号和VCO输出信号之间的相位差,为VCO的频率调整提供稳定的控制信号。
3. 压控振荡器(VCO):VCO是锁相环的“心脏”,它根据环路滤波器输出的控制电压调整自身的振荡频率和相位。当控制电压增大时,VCO的振荡频率升高;当控制电压减小时,VCO的振荡频率降低。通过不断地调整,VCO的输出信号频率和相位逐渐与输入信号中的时钟成分同步,最终实现相位锁定。当锁相环进入相位锁定状态时,输出和输入信号的频率和相位保持恒定不变,此时鉴相器输出的控制电压为恒定值,VCO的输出时钟信号即为恢复出的准确时钟信号。

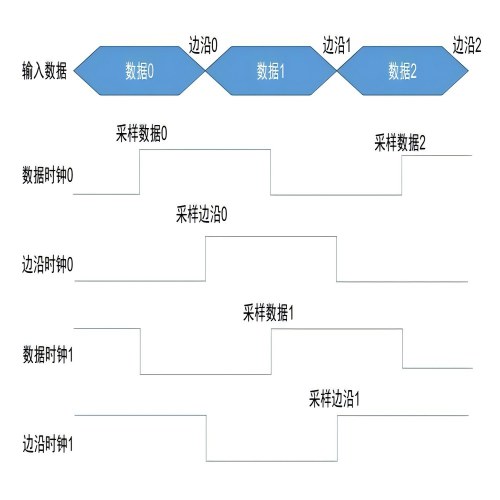

数据采样与恢复
在恢复出时钟信号后,利用这个精准的时钟信号作为采样时钟,对输入的数据信号进行采样。由于时钟信号为数据的读取和处理提供了精确的时间基准,就像乐队演奏时的节拍器一样,使得数据的传输和处理有条不紊地进行。通过在数据信号的最佳采样时刻进行采样,能够最大程度地减少因信号畸变带来的误码率,从而恢复出原始的数据信号。例如,在PAM4(4级脉幅调制)信号的时钟数据恢复中,25G Baud/s的PAM4信号进入CDR后到达PD模块,PD由4个时间交织的1/4速率通路并行而成,每条通路工作在6.25Gbit/s。每条PD通路由前端电路(PD - FE)、重定时寄存器、PAM4译码器和逻辑电路模块构成。PD - FE采用3个并行的判决器来量化具有4个电平信息的PAM4信号,并将其输出为3位温度计码判决结果;译码器负责将温度计码转换为二进制码,即代表2倍权重位的最高权重位(MSB)和1倍权重位的最低权重位(LSB)信号。这些6.25Gbit/s的NRZ数据通过串行转化器进行4:1变换,并汇聚到单路25Gbit/s再输出给驱动器供光器件或测试仪器使用,从而完成了数据信号的恢复。
CDR时钟的性能指标
带宽
CDR带宽是CDR时钟的一个重要指标,它主要影响光模块的数据锁定时间和抖动性能。若CDR带宽的取值比较大,光模块的数据锁定时间则比较短,能够快速恢复出时钟信号和数据信号,但抖动性能则会变差,即恢复出的时钟信号和数据信号中包含的抖动成分较多,这可能会导致数据误码率的上升。反之,若CDR带宽的取值比较小,这时抖动性能会变好,恢复出的时钟信号和数据信号更加纯净,但锁定时间会变长,严重的情况下会在个别系统单板上数据失锁,造成光模块不能正常使用。因此,在实际应用中,需要根据光模块的具体应用场景和性能要求,合理选择CDR带宽。
抖动
抖动是指时钟信号或数据信号在时间轴上的随机波动,它是衡量CDR时钟性能的重要指标之一。抖动可以分为周期抖动(Period Jitter)、周期到周期抖动(Cycle - to - Cycle Jitter)和峰值抖动(Peak - to - Peak Jitter)等类型。周期抖动是指时钟信号单个周期的时间偏差;周期到周期抖动是指相邻两个时钟周期的时间差的变化;峰值抖动是指时钟信号或数据信号在一段时间内时间偏差的最大值和最小值之差。抖动会对数据传输的准确性产生严重影响,过大的抖动可能导致接收端无法在正确的时刻对数据进行采样,从而产生误码。因此,在CDR时钟电路的设计中,需要采取一系列措施来降低抖动,如优化锁相环的参数、采用低噪声的VCO、提高电路的布局布线质量等。
误码率
误码率是指数据传输过程中错误比特数与总比特数的比值,它是衡量光模块数据传输质量的关键指标。CDR时钟的性能直接影响误码率,如果CDR时钟不能准确恢复出时钟信号和数据信号,就会导致接收端对数据的采样错误,从而增加误码率。在实际应用中,通常要求光模块的误码率非常低,例如在10Gbit/s及以上速率的光模块中,误码率要求达到10⁻¹²甚至更低。为了降低误码率,除了提高CDR时钟的性能外,还需要采用纠错编码、前向纠错等技术手段。
锁定时间
锁定时间是指CDR时钟电路从接收到输入信号到恢复出稳定的时钟信号和数据信号所需的时间。在光通信系统中,快速锁定对于实现高效的数据传输至关重要。特别是在一些需要频繁切换信道或快速建立连接的应用场景中,如无线通信基站的光模块,短的锁定时间能够减少数据传输的延迟,提高系统的响应速度。因此,在设计CDR时钟电路时,需要优化电路结构和参数,以缩短锁定时间。
CDR时钟在不同类型光模块中的应用

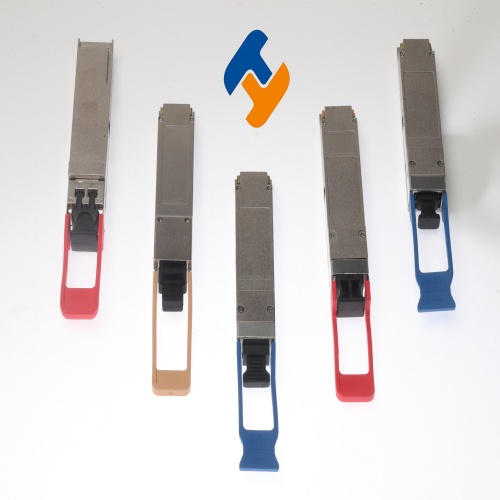

高速率光模块
随着信息技术的飞速发展,对数据传输速率的要求越来越高,高速率光模块应运而生,如25G、40G、100G甚至更高速率的光模块。在这些高速率光模块中,CDR时钟技术发挥着不可或缺的作用。以25G光模块为例,单通道数据速率达到25Gbit/s,信号在传输过程中极易受到各种因素的影响而发生畸变。CDR时钟技术能够从失真的信号中准确恢复出时钟信号和数据信号,确保数据传输的准确性和可靠性。在40G和100G光模块中,通常采用多通道并行传输技术,每个通道都需要独立的CDR时钟电路来恢复时钟信号和数据信号,这对CDR时钟技术的性能和集成度提出了更高的要求。

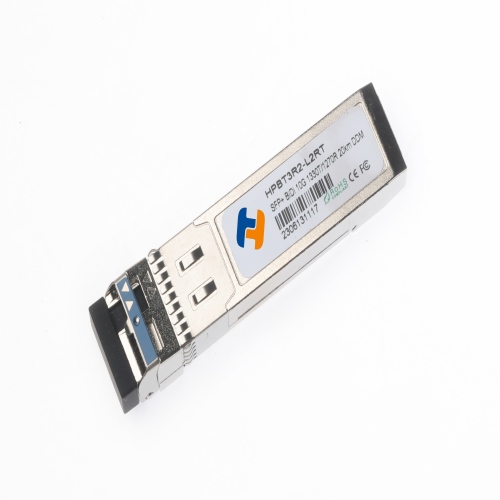

长距离光模块

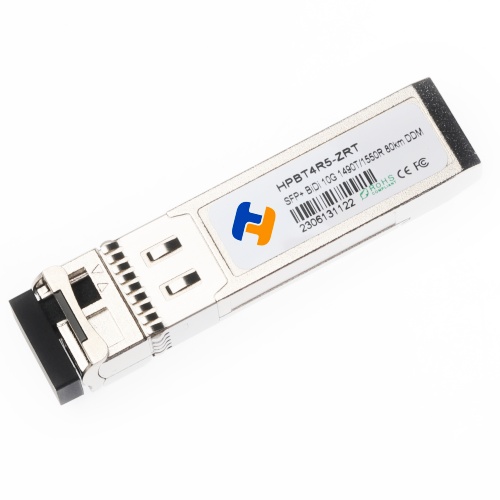

长距离光模块主要用于跨越城市、国家甚至洲际的光通信传输,如10G SFP + ER/10G SFP + ZR等。在长距离传输过程中,光信号会因光纤的损耗、色散等因素而发生严重衰减和畸变,接收端接收到的信号质量非常差。CDR时钟技术能够对这些失真的信号进行再生处理,通过再放大、再整形和再定时,恢复出原始的时钟信号和数据信号,从而实现长距离、高质量的数据传输。在10G SFP + ZR光模块中,传输距离可达80公里甚至更远,如果没有CDR时钟技术的支持,很难实现如此长距离的稳定通信。
特殊应用场景光模块
除了高速率和长距离光模块外,CDR时钟技术还广泛应用于一些特殊应用场景的光模块中,如数据中心光模块、5G前传光模块等。在数据中心中,大量的服务器之间需要进行高速、低延迟的数据交换,对光模块的性能和可靠性要求极高。CDR时钟技术能够确保数据中心光模块在高速数据传输过程中保持稳定的性能,减少误码率,提高数据传输效率。在5G前传中,光模块需要满足低时延、高带宽的需求,CDR时钟技术能够为5G前传光模块提供精准的时钟信号和数据恢复功能,保障5G网络的正常运行。
CDR时钟的发展趋势
随着光通信技术向800G/1.6T超高速率、相干光通信和全光网络演进,CDR(时钟数据恢复)技术正面临前所未有的挑战与机遇。未来,CDR将突破传统功能边界,向智能化、集成化、低功耗和超宽适应范围方向进化,成为支撑下一代光通信系统的核心引擎。
1. 智能化:AI赋能动态自适应优化
传统CDR依赖固定参数设计,难以应对复杂多变的传输环境(如5G前传的动态频谱分配、数据中心的光模块热插拔等)。未来,AI算法将深度融入CDR芯片,实现:
实时参数调优:通过机器学习分析信号质量(如眼图张开度、抖动分布),动态调整带宽、均衡系数等参数,提升抗干扰能力;
故障预测与自愈:基于历史数据预测信号劣化趋势,提前触发补偿机制,减少人工干预;
协议兼容性增强:自动识别不同速率和调制格式(PAM4/QPSK),降低多厂商设备互联的复杂度。
2. 集成化:单芯片解决方案成为主流
为满足光模块小型化、低成本的需求,CDR将与驱动器(Driver)、跨阻放大器(TIA)、限幅放大器(LA)等功能模块深度集成,形成单芯片光引擎。
3D封装技术:通过芯片堆叠(Chip-on-Wafer-on-Substrate, CoWoS)实现CDR与DSP(数字信号处理)芯片的垂直互联,提升信号完整性。
影响:集成化CDR可降低光模块成本30%以上,同时支持更高速率(如800G)和更短设计周期。
3. 超高速与超宽适应范围:突破物理极限
随着单波速率向1.6T迈进,CDR需解决以下难题:
超高频时钟生成:采用注入锁定振荡器(ILLO)或光子辅助时钟恢复技术,生成皮秒级精度的时钟信号;
超宽动态范围:支持从10G到1.6T的速率自适应,覆盖短距数据中心互联和长距城域网场景;
低相位噪声:通过锁相环(PLL)架构创新(如亚采样PLL),将时钟抖动降低至飞秒级,满足相干光通信的严苛要求。
