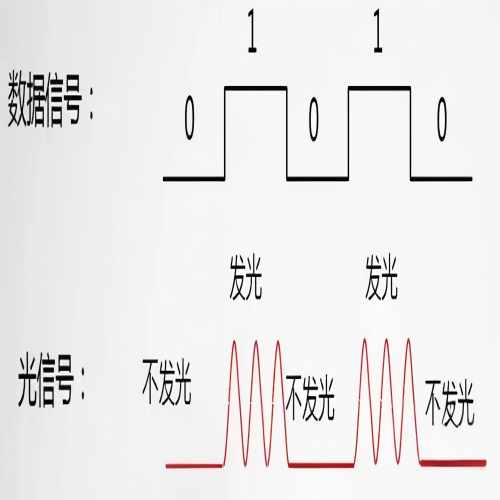

眼图是一种通过示波器将光信号转换为电信号后，对信号进行采样、叠加而形成的类似眼睛形状的图形。它直观反映了光模块传输信号的质量状况，是衡量光模块所发射光信号中包含的码间干扰和噪声等因素综合影响的直观呈现。

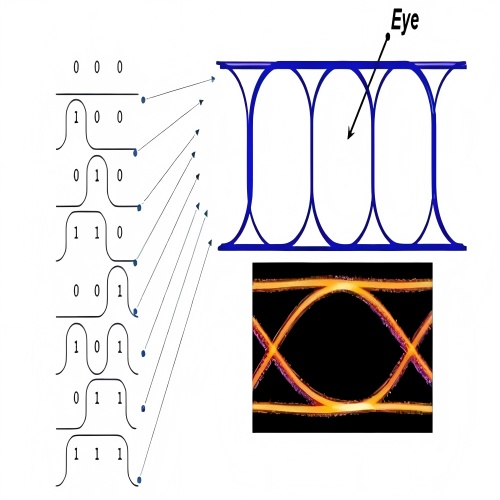

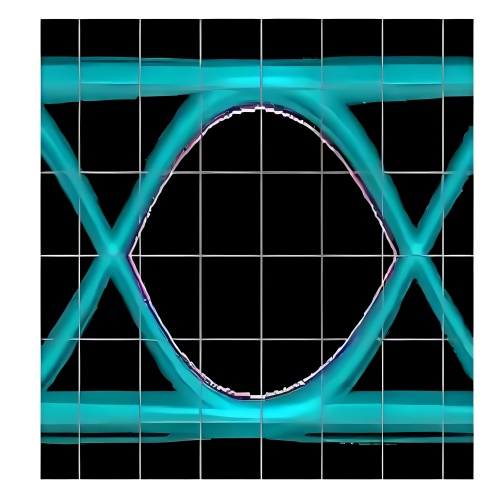

眼图的形成原理基于示波器的余辉作用。用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形就称为眼图。示波器一般测量的信号是一些位或某一段时间的波形，反映的是细节信息，而眼图则反映的是链路上传输的所有数字信号的整体特征。如果示波器的整个显示屏幕宽度为一定时间（如100ns），则表示在示波器的有效频宽、取样率及记忆体配合下，得到了这段时间内的波形资料。但对于一个系统而言，分析这么短的时间内的信号并不具有代表性，因为信号在较长时间内可能会出现一些突波等异常情况。而眼图通过重复叠加的方式，将新的信号不断加入显示屏幕中，同时记录着前次的波形，只要累积时间够久，就可以形成完整的眼图，从而了解到整个系统的性能，如串扰、噪声以及其它的一些参数，为整个系统性能的改善提供依据。

眼图功能的重要性

眼图功能在光模块的性能评估和故障排查中具有极其重要的作用，主要体现在以下几个方面：

1. 性能评估：通过观察眼图的形态和关键参数，如眼高、眼宽、消光比、Q因子等，可以直观地评估光模块的信号质量，判断光模块是否满足通信标准。例如，眼图张开度越大，代表光模块传输的信号质量越好；眼图的上升时间和下降时间越短，表示信号的转换速度越快，性能越优。

2. 故障排查：当光通信系统出现故障时，通过观察眼图可以快速定位故障位置和可能的原因。例如，如果眼图出现完全关闭或打开的情况，可能是光模块本身存在问题；如果眼图出现明显的失真，可能是光通讯链路存在噪声干扰或信号衰减等问题。

3. 系统优化：通过对眼图的详细分析，工程师可以找出信号传输中存在的问题，并根据问题的原因进行相应的改进和优化。例如，通过调整光模块的工作参数、提高光纤的质量、减少噪声干扰等手段，可以有效改善眼图的形态，提高光通信系统的传输效率和稳定性。

光模块眼图测试方法与设备

测试方法

光模块眼图测试通常使用高速数字示波器和波形发生器进行测试。具体测试步骤如下：

1. 设备连接：将波形发生器、光模块和示波器分别连接好，确认设备供电及开启。一般而言，需要将波形发生器产生一个固定模式的数据流，将数据流调制在一个恒定的频率的信号载波上。如果要测试不同模式的数据流，需要在不同模式之间进行切换。输入端光信号强度应该适中，不要过强或过弱。

2. 参数设置：根据测试系统的时钟速率和光模块的性能要求，决定示波器的采样速率。通过示波器上的控制面板或软件来设置示波器的参数，如时钟速率、垂直和水平缩放、触发设置等，以获得最佳的测试结果。

3. 数据采集与分析：开启示波器并启动眼图测试，采集一段数据，观察眼图。通过对眼图的分析，可以计算出光模块的性能参数，如噪声、抖动、协方差等。这些参数可以帮助用户确定光模块的性能和响应时间，作为性能优化和故障排除的依据。

4. 结果记录与处理：测试结束时，将所有的设备恢复正常状态，并记录下测试结果。根据测试需求，可能需要进行进一步的数据分析和数据处理，如误码率测试（BER）等。

测试设备

进行光模块眼图测试需要专业的测试设备，常见的设备有：

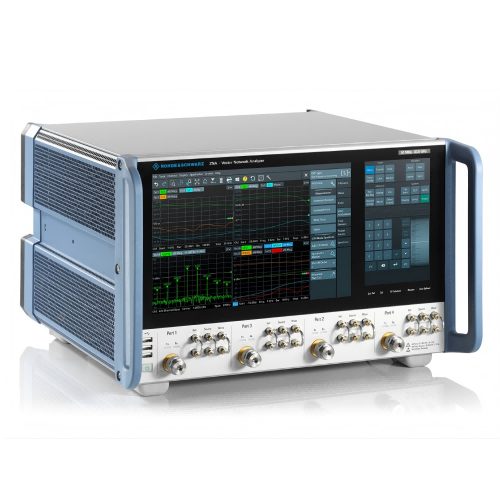

1. 高速示波器如TektronixDPO/MSO70000DX系列示波器、Keysight 86100D Infiniium DCA-X系列眼图分析仪、Rohde&Schwarz R&S RTP眼图分析仪等。这些示波器具有高带宽、高采样率等特点，能够准确捕捉和显示高速光信号的眼图。

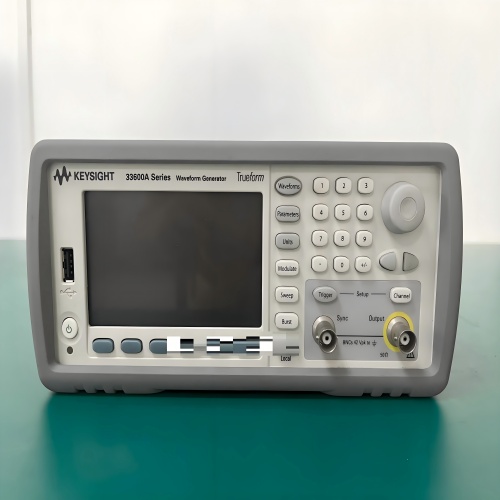

2. 波形发生器：如Tektronix AWG7系列波形发生器、Keysight M8190A高速任意波形发生器等。波形发生器用于产生测试所需的固定模式数据流，并将其调制在信号载波上。

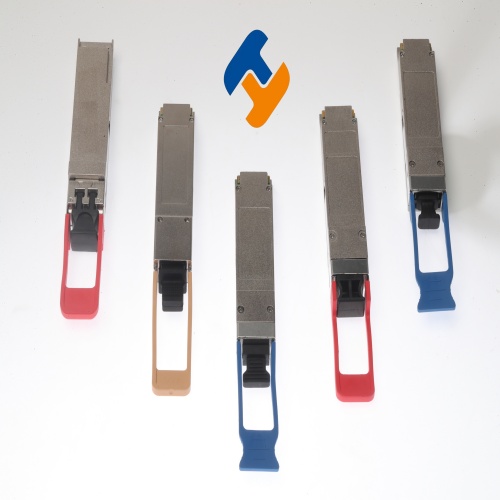

3. 光模块：根据测试需求选择不同类型和速率的光模块，如QSFP28 100G光模块等。

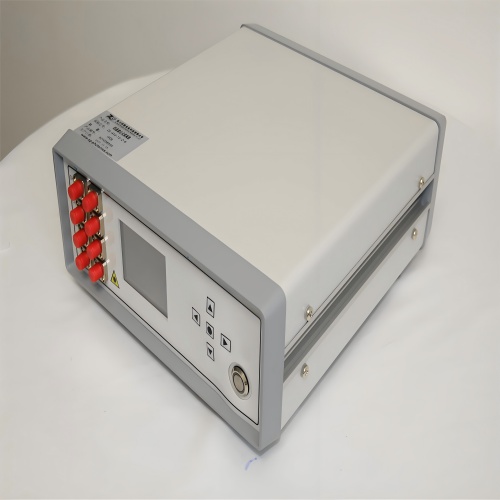

4. 光衰减器：如JDSU OLA-55可变光衰减器、EXFO FVA系列可变光衰减器、Anritsu MP1632A固定光衰减器等。光衰减器可用于调节输入的光信号强度，确保测试过程中光信号的强度适中。

5. 光纤：根据测试需求选择不同类型的光纤，如OM3或OM4多模光纤、SMF单模光纤等。

6. 时钟源：如HP 81110A 165 MHz脉冲源、Agilent 33250A功能发生器等。时钟源用于提供测试所需的时钟信号。

光模块眼图关键参数解析

眼高与眼宽

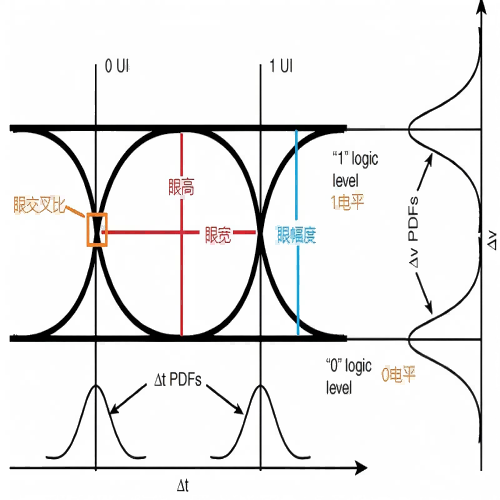

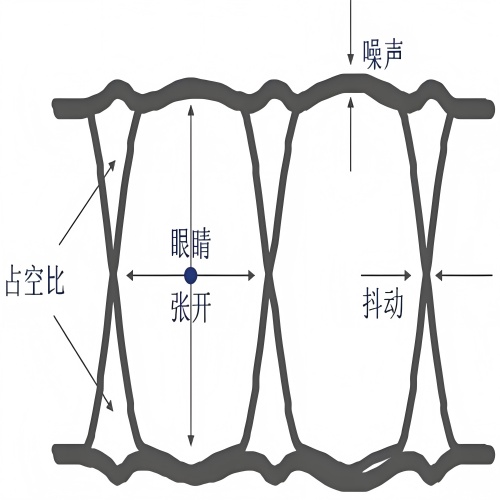

1. 眼高：眼高即是眼图在垂直轴所开的大小，它是信噪比测量，与眼图振幅非常相似。眼高反映了信号的噪声容限，眼高越大，表示信号的噪声容限越大，信号质量越好。在实际测量中，眼高通常通过在眼图中央位置附近区域（通常为零点交叉时间之间距离的20%）分布振幅值进行测量。

2. 眼宽：眼宽反映信号的总抖动，即是眼图在水平轴所开的大小，其定义为两上缘与下缘交汇的点（Crossing Point）间的时间差。交叉点之间的时间是基于信号中的两个零交叉点处的直方图平均数计算而来，每个分布的标准偏差是从两个平均数之间的差值相减而来。眼宽越大，表示信号的总抖动越小，信号质量越稳定。

消光比

消光比定义为眼图中“1”电平与“0”电平的统计平均的比值，其计算公式可以是多种形式。消光比在光通信发射源的量测上是相当重要的参数，它的大小决定了通信信号的品质。消光比越大，代表在接收机端会有越好的逻辑鉴别率；消光比越小，表示信号较易受到干扰，系统误码率会上升。消光比直接影响光接收机的灵敏度，从提高接收机灵敏度的角度希望消光比尽可能大，有利于减少功率代价。但是，消光比也不是越大越好，如果消光比太大会使激光器的相关抖动增加。如一般的千兆系统，对于FP/DFB直调激光器要求消光比不小于8.2dB，EML电吸收激光器消光比不小于10dB。一般建议实际消光比与最低要求消光比大0.5~1.5dB。

眼交叉比

眼图交叉比，是测量交叉点振幅与信号“1”及“0”位准之关系，因此不同交叉比例关系可传递不同信号位准。一般标准的信号其交叉比为50%，即表示信号“1”及“0”各占一半的位准。为了测量其相关比率，使用统计方式。交叉位准依据交叉点垂直统计的中心窗口而计算出来的平均值，其比例方程式与眼图中“1”及“0”位准的平均值相关。随着交叉点比例关系的不同，表示不同的信号1或0传递质量的能力。例如，眼交叉比过大，即传递过多1位准信号，将会依此交叉比关系来验证信号误码、屏蔽及其极限值；眼交叉比过小，即传递过多0位准信号，一般容易造成接收端信号不易从其中抽取频率，导致无法同步，进而产生同步损失。

信号上升时间与下降时间

一般测量上升及下降时间是以眼图占20%~80%的部分为主，其中上升时间分别以左侧交叉点左侧（20%）至右侧（80%）两块水平区间作此传递信号上升斜率时间之换算；下降时间分别以右侧交叉点左侧（80%）至右侧（20%）两块水平区间作此信号传递下降斜率时间之换算。如果上升时间愈短，即愈能表现出眼图中间的白色区块，代表可传递的信号及容忍误码比率较好；而对于眼图下降时间，同样如果下降时间愈短，亦愈能表现出眼图中间的白色区块，可以传递的信号及容忍误码比率愈好。

Q因子

Q因子用于测量眼图信噪比的参数，它的定义是接收机在最佳判决门限下信号功率和噪声功率的比值，可适用于各种信号格式和速率的数字信号。Q因子综合反映眼图的质量，Q因子越高，眼图的质量就越好，信噪比就越高。Q因子一般受噪声、光功率、电信号是否从始端到终端阻抗匹配等因素影响。一般来说，眼图中1电平的这条线越细、越平滑，Q因子越高。在不加光衰减的情况下，发送侧光眼图的Q因子不应该小于12，接收测的Q因子不应该小于6。

平均功率

通过眼图反映的平均功率，即是整个数据流的平均值。与眼图振幅测量不同，平均功率则是直方图的平均值。如果数据编码正常工作，平均功率应为总眼图振幅的50%。

抖动

抖动是在高速数据传输线中导致误码的定时噪声。如果系统的数据速率提高，在几秒内测得的抖动幅度会大体不变，但在位周期的几分之一时间内测量时，它会随着数据速率成比例提高，进而导致误码。抖动可以分为随机抖动和确定性抖动，确定性抖动又可以分成多个子分量，如周期性抖动（PJ）、数据相关抖动（DDJ）、有界不相关抖动（BUJ）等。

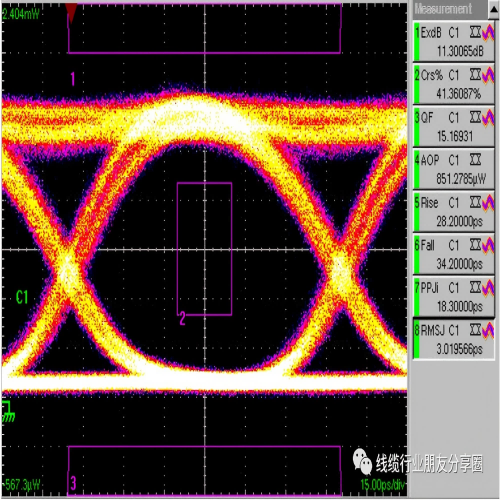

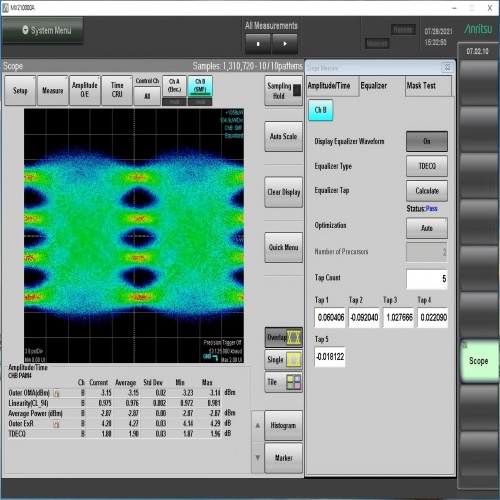

「上图为一个10G光信号的眼图 ，左边是眼图的形状以及10G眼图的模板， 右边一栏为这个光信号的一些测量值 ，从上而下分别为消光比（ ExdB ）；交叉点比例（ Crs ）；Q因子（ QF ）；平均光功率 （AOP ）；上升时间 （Rise ）；下降时间（ Fall ）； 峰值抖动（ PFJi ）；均方根值抖动（ RMS）」

光模块眼图功能的应用场景

数据中心

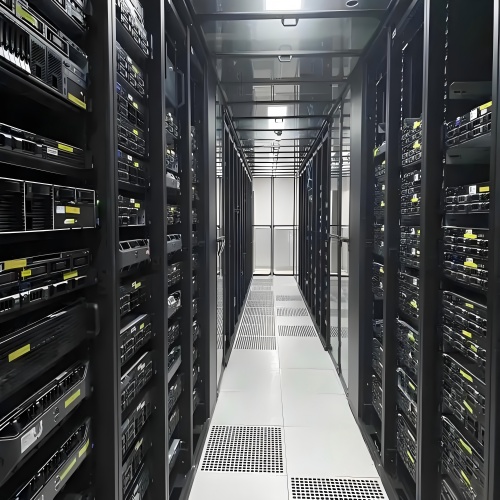

在数据中心中，光模块作为实现服务器与交换机之间高速数据传输的关键器件，其信号质量直接影响到数据中心的性能和稳定性。眼图功能在数据中心的光模块性能评估和故障排查中发挥着重要作用。

电信网络

在电信网络中，光模块作为实现基站与核心网之间、不同节点之间高速数据传输的关键器件，其信号质量对于电信网络的正常运行至关重要。眼图功能在电信网络的光模块性能评估、故障排查和网络优化中具有重要应用。

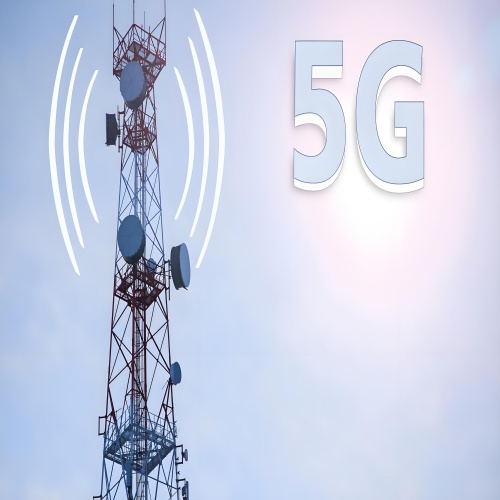

例如，在5G基站建设中，需要部署大量的光模块用于实现基站与核心网之间的高速数据传输。当基站出现信号传输异常或网络故障时，通过眼图测试可以快速定位故障光模块，并分析眼图的形态和关键参数，判断故障原因。如果眼图出现完全关闭或打开的情况，可能是光模块本身存在问题；如果眼图出现明显的失真，可能是光通讯链路存在噪声干扰或信号衰减等问题。电信运营商可以根据眼图测试结果，采取相应的措施，如更换光模块、调整光纤连接、优化网络参数等，以恢复电信网络的正常运行。

此外，在电信网络的优化过程中，眼图功能还可以用于对光模块的性能进行监测和分析，根据眼图的关键参数调整网络参数，提高网络的传输效率和稳定性。例如，通过调整光模块的发射功率、消光比等参数，优化眼图的形态，提高信号质量，降低误码率。

云计算

在云计算领域，光模块作为实现数据中心与云服务提供商之间、不同云节点之间高速数据传输的关键器件，其信号质量对于云计算服务的正常运行至关重要。眼图功能在云计算的光模块性能评估、故障排查和服务优化中具有重要应用。

例如，在云服务提供商的数据中心中，通常部署有大量的光模块用于实现数据中心与云服务提供商之间的高速数据传输。当云计算服务出现异常或数据传输故障时，通过眼图测试可以快速定位故障光模块，并分析眼图的形态和关键参数，判断故障原因。如果眼图出现明显的失真或抖动，可能是光模块受到噪声干扰、信号衰减或光模块本身存在问题。云服务提供商可以根据眼图测试结果，采取相应的措施，如更换光模块、调整光纤连接、优化网络参数等，以恢复云计算服务的正常运行。

此外，在云计算服务的优化过程中，眼图功能还可以用于对光模块的性能进行监测和分析，根据眼图的关键参数调整服务参数，提高服务的性能和可靠性。例如，通过调整光模块的传输速率、眼图形态等参数，优化云计算服务的响应时间和数据传输效率

光模块眼图功能的未来发展趋势

高速率、高精度测试

随着光通信技术的不断发展，光模块的速率也在不断提高，从目前的几百吉比特每秒（Gbps）向太比特每秒（Tbps）发展。未来，光模块眼图功能将朝着高速率、高精度测试的方向发展，以满足对高速光模块性能评估的需求。

例如，开发具有更高带宽、更高采样率的示波器和波形发生器，能够准确捕捉和显示高速光信号的眼图。同时，优化眼图测试算法和软件，提高眼图测试的精度和效率，能够更准确地测量眼图的关键参数，为光模块的性能评估提供更可靠的依据。

智能化、自动化测试

未来，光模块眼图功能将朝着智能化、自动化测试的方向发展。通过集成人工智能算法和机器学习技术，实现眼图测试的自动化和智能化，减少人工干预，提高测试效率和准确性。

例如，开发智能化的眼图测试系统，能够自动识别眼图的形态和关键参数，根据预设的标准自动判断光模块的性能是否合格。同时，系统还可以自动生成测试报告，为工程师提供详细的测试数据和分析结果，方便工程师进行故障排查和性能优化。

标准化、互操作性测试

随着光模块市场的不断扩大和竞争的加剧，光模块眼图功能的标准化和互操作性将成为未来发展的重要趋势。通过制定统一的眼图测试标准和协议，不同厂商生产的光模块将能够实现更好的互操作性，降低用户的采购和维护成本。

例如，相关行业组织可以制定统一的眼图测试标准和规范，明确眼图测试的方法、设备、参数等要求。同时，推动光模块厂商按照统一的标准进行生产和测试，确保不同厂商生产的光模块在眼图测试方面具有互操作性。

与新兴技术融合测试

未来，光模块眼图功能将与新兴技术如人工智能、量子通信等融合测试。例如，在量子通信领域，光模块作为实现量子信号传输的关键器件，其眼图功能可以用于评估量子信号的质量和稳定性。通过将眼图测试技术与量子通信技术相结合，可以开发出更适用于量子通信的光模块测试方法和设备，为量子通信技术的发展提供支持。
