光模块DDM功能详解与应用拓展

‌

引言：

光模块是实现光信号与电信号相互转换的核心器件，广泛应用于数据中心、电信网络、云计算等领域。随着光模块速率的不断提升和封装形式的不断小型化，对光模块的可靠性和运维效率提出了更高的要求。DDM功能作为一种实时参数监测技术，能够实时监测光模块的关键参数，提供报警、故障预测和定位等功能，极大地提高光网络的可靠性和运维效率。本文将对光模块DDM功能进行详细介绍，并探讨其应用拓展。

DDM定义与原理

DDM（DigitalDiagnostic Monitoring），即数字诊断监控功能，是一种光模块的实时参数监测技术。它遵循SFF-8472多源协议，通过在光模块中集成微控制器和传感器，实时监测光模块的工作温度、工作电压、发射光功率、接收光功率、激光器偏置电流等关键参数。这些参数被数字化后存储在模块的内存中，并通过I2C等通信协议传输给网络管理系统或主机进行处理和分析。

DDM功能的原理基于光模块内部的传感器和微控制器。传感器负责实时采集光模块的各种参数，如温度、电压、电流、光功率等，并将这些模拟信号转换为数字信号。微控制器则对这些数字信号进行处理和分析，根据预设的阈值进行判断，当参数超出正常范围时，会触发报警机制，并将相关信息存储在模块的内存中。网络管理系统或主机可以通过I2C等通信协议读取这些信息，实现对光模块的远程监控和管理。其核心价值体现在以下三方面：

故障预警：通过阈值监控提前发现潜在风险，避免突发故障导致业务中断；

精准定位：快速区分故障发生在模块内部还是外部链路，缩短故障修复时间；

寿命预测：基于激光器偏置电流变化趋势，预测模块剩余寿命，指导备件更换策略。

DDM技术架构

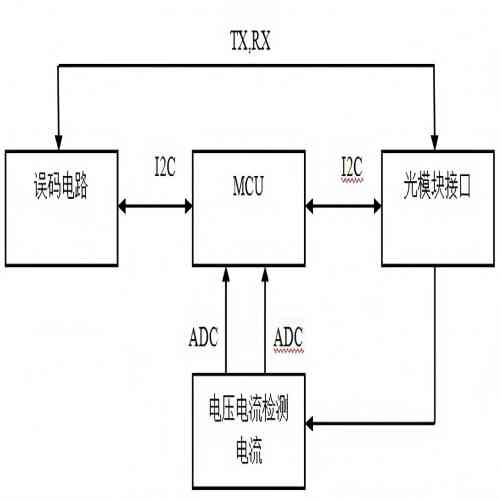

硬件层：传感器与微控制器的集成

2.1.DDM功能的硬件基础由以下组件构成：

温度传感器：采用热敏电阻或数字温度芯片，实时监测模块内部温度；

电压监测电路：通过分压电阻网络采集供电电压，精度可达±1%；

光功率监测单元：利用光电二极管（PD）将光信号转换为电流信号，经跨阻放大器（TIA）转换为电压信号后进行A/D转换；

激光器偏置电流监测：通过采样电阻或霍尔传感器测量驱动电流，精度通常为±5%；

微控制器（MCU）：负责数据采集、阈值比较、报警触发及通信协议处理。

2.2.软件层：SFF-8472协议的实现逻辑

DDM功能的软件实现需严格遵循SFF-8472协议规范，核心流程包括：

参数采集：MCU定期轮询各传感器，获取原始数据；

校准补偿：基于EEPROM中存储的校准系数，对原始数据进行线性补偿；

阈值比较：将校准后的参数与预设阈值（如温度上限85℃、电压下限3V）进行对比；

报警生成：若参数超出阈值范围，MCU通过I²C接口向主机发送报警标志位；

数据输出：支持通过SNMP、命令行（CLI）或私有协议提供诊断信息。

2.3.通信接口：SNMP与CLI的双轨机制

DDM数据的传输主要通过以下两种方式实现：

SNMP协议：基于MIB库（如CISCO-ENTITY-SENSOR-MIB）和OID（如1.3.6.1.4.1.9.9.91.1.1.1.1），提供标准化的参数查询接口；

CLI命令：各厂商通过私有命令提供更详细的诊断信息，包括历史数据记录和趋势分析。

2.4通信协议：通过I2C等通信协议实现与网络管理系统或主机的数据传输

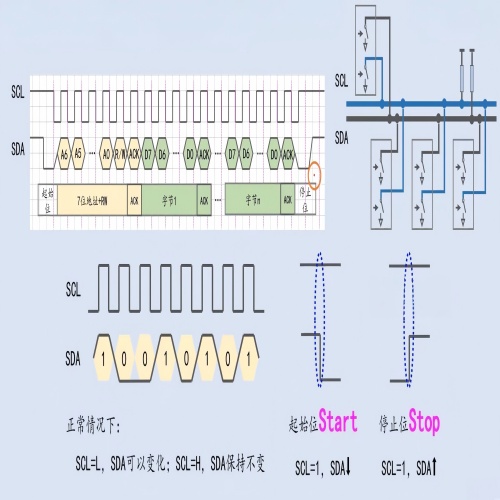

I2C协议是一种串行通信协议，使用两根线（串行数据线SDA和串行时钟线SCL）来传输数据。它具有简单、可靠、低成本等优点，广泛应用于光模块与网络管理系统或主机之间的通信。

DDM功能的核心参数

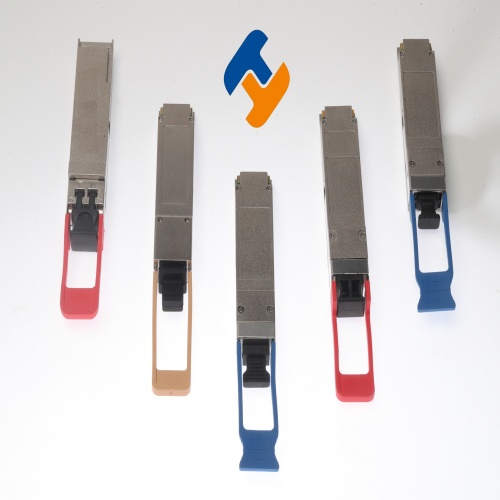

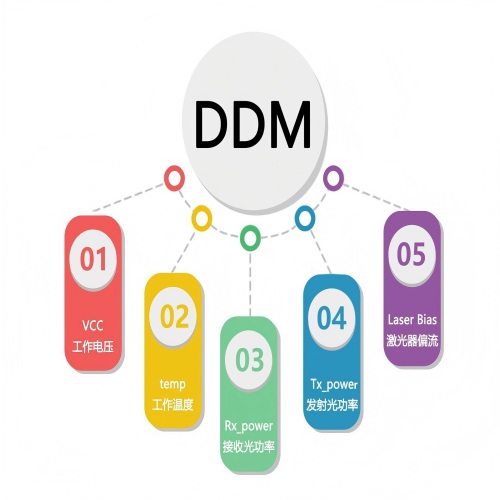

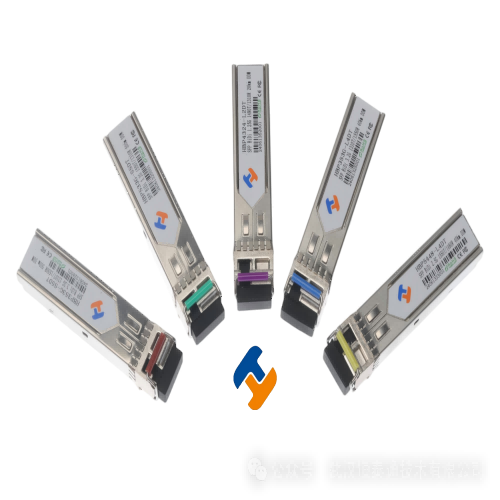

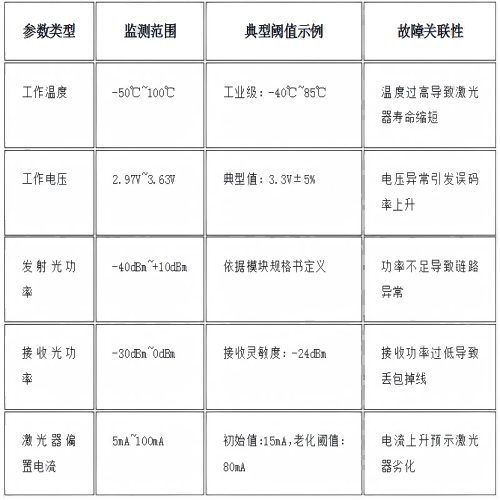

3.1.实时参数监测：DDM功能可实时监测以下五类核心参数：

3.2.故障预测：基于偏置电流的寿命管理

激光器偏置电流（Tx Bias）是DDM故障预测的核心指标。随着激光器老化，其量子效率下降，为维持恒定输出功率，偏置电流会逐渐增大。DDM功能通过监测偏置电流的变化趋势，结合历史数据建立老化模型，可提前预测激光器失效时间。

3.3.故障定位：多维度分析快速锁定问题

DDM功能通过综合分析以下信息实现精准定位：

报警标志位：区分温度、电压、光功率等具体报警类型；

参数趋势分析：如温度骤升可能指向散热故障，光功率波动可能指向光纤连接问题；

模块引脚状态：通过监测Tx Fault、Rx Los等引脚信号，判断故障发生在发送端还是接收端；

链路拓扑信息：结合网络管理系统（NMS）的拓扑视图，定位故障模块的具体位置。

3.4.兼容性验证：确保模块与环境的适配性，DDM功能可验证光模块是否满足以下兼容性要求：

电压兼容性：检测供电电压是否在模块规格范围内；

光功率兼容性：确保功率不超过接收端过载阈值和灵敏度阈值；

温度兼容性：验证模块工作温度是否超出环境极限；

协议兼容性：确认模块支持的速率、编码方式与网络设备匹配

DDM功能的应用场景

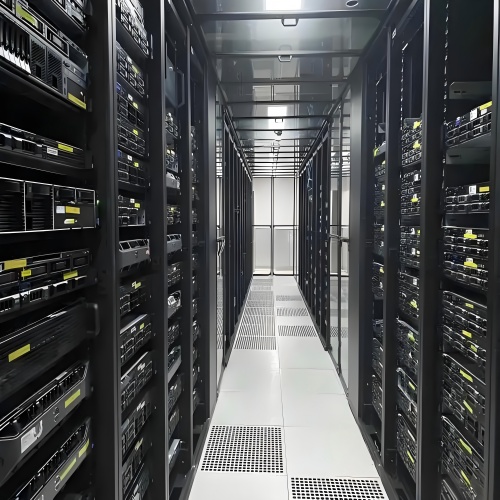

数据中心

在数据中心中，光模块作为实现服务器与交换机之间高速数据传输的关键器件，其可靠性和运维效率对数据中心的正常运行至关重要。DDM功能能够实时监测光模块的关键参数，提供报警、故障预测和定位等功能，帮助运维人员及时发现和处理潜在的故障和隐患，确保数据中心的稳定运行。

例如，在大型数据中心中，通常部署有大量的光模块，用于实现服务器与交换机之间的高速数据传输。当某个光模块出现故障时，DDM功能能够迅速发出报警，并定位故障点，运维人员可以根据DDM功能提供的信息快速进行故障排查和修复，避免因光模块故障导致的网络中断和数据丢失。

电信网络

在电信网络中，光模块作为实现基站与核心网之间高速数据传输的关键器件，其可靠性和运维效率对电信网络的正常运行至关重要。DDM功能能够实时监测光模块的关键参数，提供报警、故障预测和定位等功能，帮助电信运营商及时发现和处理潜在的故障和隐患，确保电信网络的稳定运行。

例如，在5G基站建设中，需要部署大量的光模块用于实现基站与核心网之间的高速数据传输。当某个光模块出现故障时，DDM功能能够迅速发出报警，并定位故障点，电信运营商可以根据DDM功能提供的信息快速进行故障排查和修复，避免因光模块故障导致的网络中断和服务质量下降。

云计算

在云计算领域，光模块作为实现数据中心与云服务提供商之间高速数据传输的关键器件，其可靠性和运维效率对云计算服务的正常运行至关重要。DDM功能能够实时监测光模块的关键参数，提供报警、故障预测和定位等功能，帮助云服务提供商及时发现和处理潜在的故障和隐患，确保云计算服务的稳定运行。

例如，在云服务提供商的数据中心中，通常部署有大量的光模块用于实现数据中心与云服务提供商之间的高速数据传输。当某个光模块出现故障时，DDM功能能够迅速发出报警，并定位故障点，云服务提供商可以根据DDM功能提供的信息快速进行故障排查和修复，避免因光模块故障导致的云计算服务中断和数据丢失。

DDM功能的未来发展趋势

高速率、低功耗、小型化

随着云计算、大数据、人工智能等技术的快速发展，对光模块的速率、功耗和封装形式提出了更高的要求。未来，DDM功能将朝着高速率、低功耗、小型化的方向发展，以满足不同应用场景的需求。

同时，随着光模块封装形式的不断小型化，DDM功能也需要适应更小的封装空间，实现更紧凑的设计

智能化、自动化

未来，DDM功能将朝着智能化、自动化的方向发展。通过集成人工智能算法和机器学习技术，DDM功能将能够实现对光模块故障的自动预测和定位，减少人工干预，提高运维效率。DDM功能可以通过分析历史数据和实时监测数据，预测光模块的故障趋势和寿命，提前进行维护和更换，避免因光模块故障导致的网络中断和数据丢失。同时，DDM功能还可以通过自动化脚本实现故障的自动排查和修复，减少运维人员的工作量。

标准化、互操作性

随着光模块市场的不断扩大和竞争的加剧，DDM功能的标准化和互操作性将成为未来发展的重要趋势。通过制定统一的DDM功能标准和协议，不同厂商生产的光模块将能够实现更好的互操作性，降低用户的采购和维护成本。
