探秘光模块与跳线：解锁高速数据传输的密码

‌引言：

在当今数字化飞速发展的时代，我们每天都在享受着高速网络带来的便捷，无论是流畅观看高清视频、进行实时视频会议，还是企业高效处理海量数据，都离不开稳定且高速的数据传输。而在数据传输的背后，有一对“黄金搭档”——光模块与跳线，它们虽不常被大众所熟知，却在网络通信中扮演着至关重要的角色。今天，就让我们一同揭开它们的神秘面纱

光模块：数据传输的“动力引擎”

光模块的定义与作用

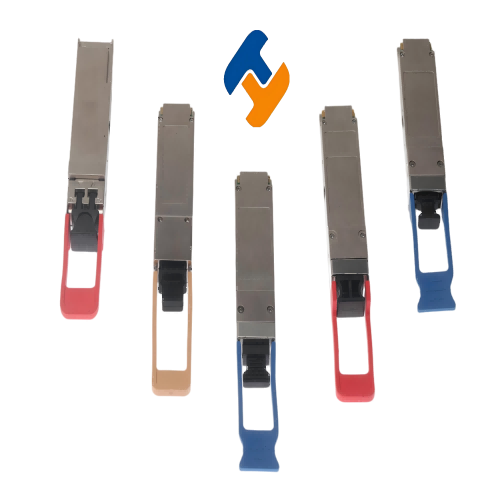

光模块，全称为光收发一体模块，是进行光电和电光转换的光电子器件。简单来说，它就像是一个神奇的“翻译官”，在发送端将电信号转换为光信号，通过光纤进行传输；在接收端，再将光信号转换回电信号，供设备处理。这一转换过程使得数据能够在光纤中以光速进行长距离、高速率的传输，大大提高了数据传输的效率和稳定性。

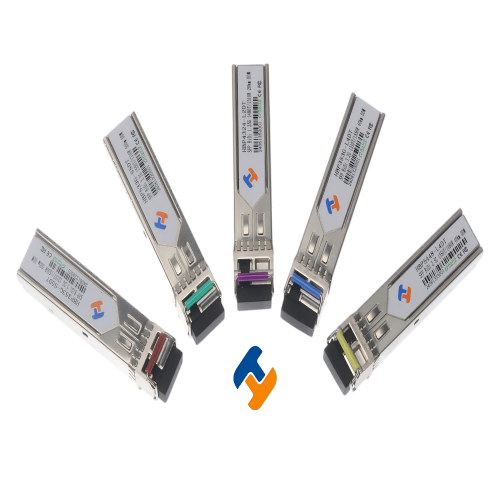

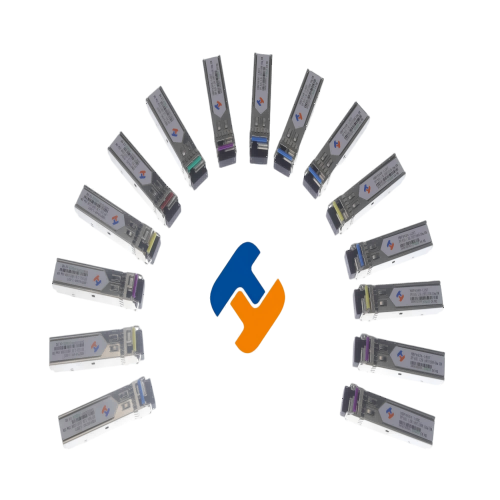

光模块的分类与特点

按传输速率分类

常见的有1.25Gbps、10Gbps、25Gbps、40Gbps、100Gbps 等。随着网络带宽需求的不断增长，更高传输速率的光模块也在不断涌现。不同传输速率的光模块适用于不同的网络场景，如 1.25Gbps 光模块常用于早期的以太网接入和光纤到户（FTTH）应用；100Gbps 光模块则广泛应用于数据中心、骨干网等对带宽要求极高的场景。

 按封装形式分类

 常见的有 SFP、SFP+、XFP、QSFP+、CFP 等。不同的封装形式具有不同的尺寸、接口类型和性能特点。例如，SFP 封装体积小、成本低，适用于对空间要求较高的设备；QSFP+ 封装则支持更高的传输速率和更多的通道数，适合高速数据传输场景。

按传输距离分类

 可分为短距离、中距离和长距离光模块。短距离光模块通常用于数据中心内部的设备互联，传输距离一般在几百米以内；长距离光模块则可实现数十公里甚至上百公里的传输，适用于城域网和骨干网等场景。

跳线：数据传输的“高速公路”

跳线的定义与作用

跳线，也称为光纤跳线，是一种两端带有连接器的光纤线缆，用于连接光模块和光纤配线架、交换机、路由器等设备，实现光信号的传输。它就像是一条条“高速公路”，将各个网络节点连接起来，确保数据能够顺畅地流通。

跳线的结构与类型

结构

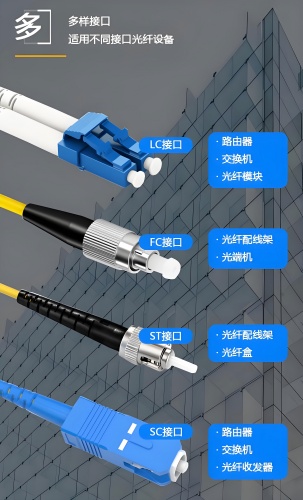

跳线主要由光纤芯线、加强构件、护套和连接器组成。光纤芯线是传输光信号的核心部分，通常由石英玻璃或塑料制成；加强构件用于增强跳线的抗拉强度，防止在布线过程中断裂；护套则起到保护光纤芯线和加强构件的作用，同时提供一定的柔韧性；连接器则用于与光模块或其他设备的接口进行连接，常见的连接器类型有 SC、LC、FC、ST 、MPO/MTP 等。应用最广的是LC、SC以及MPO，LC又有单纤和双纤；MPO接口则常用于高速传输场景，如 40G、100G 网络，可实现多芯并行传输 。

端面类型

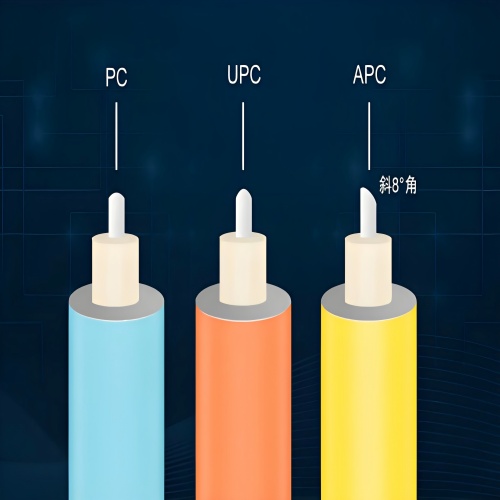

PC、UPC和APC。PC端面是微球面研磨抛光，较为常见；UPC在PC基础上进一步优化，插入损耗更小；APC端面呈8度角并做微球面研磨抛光，可有效减少反射。普通光模块可使用PC或UPC端面跳线；而长距离、高速率或对反射要求严苛的应用场景，则需采用APC端面跳线。

光纤类型与模式

单模与多模

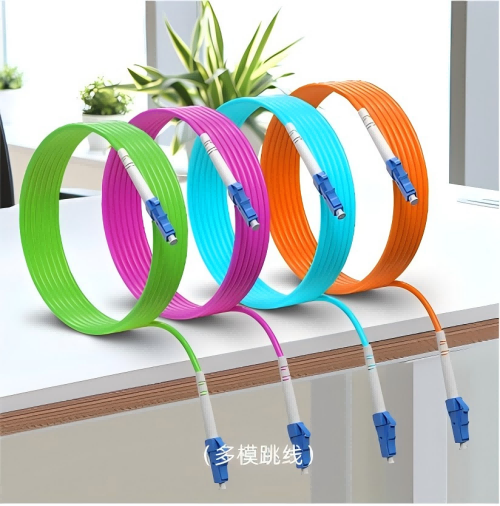

跳线模式分为单模和多模。单模光纤跳线适用于高速、长距离的传输，芯径一般为9μm；多模光纤跳线适用于短距离、高速传输，芯径一般为50μm或62.5μm。

颜色标识

单模光纤跳线通常用黄色表示，接头和保护套为蓝色；多模光纤跳线则用橙色或灰色表示，接头和保护套用米色或黑色。

缆径

指跳线光纤外护套的直径，常见规格有2.0mm、3.0mm等。较细的缆径更柔软，便于布线；较粗的缆径则能提供更好的机械保护。

 材质

跳线的材质涵盖光纤材质和外护套材质。光纤材质主要为玻璃纤维；外护套材质有PVC（聚氯乙烯）、LSZH（低烟无卤）等。PVC成本低，但燃烧时会产生有毒有害气体；LSZH则具有环保、低烟、无卤等优点，在对安全和环保要求较高的场所，如数据中心、写字楼等，多选用LSZH材质外护套的跳线。

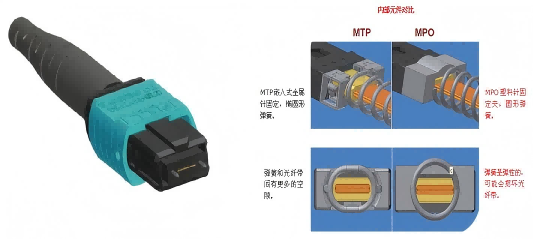

MPO跳线参数

芯数：常见的有8芯、12芯、24芯等。像40G QSFP+、100G QSFP28等短距离光模块常搭配8芯或12芯的MPO/MTP跳线。

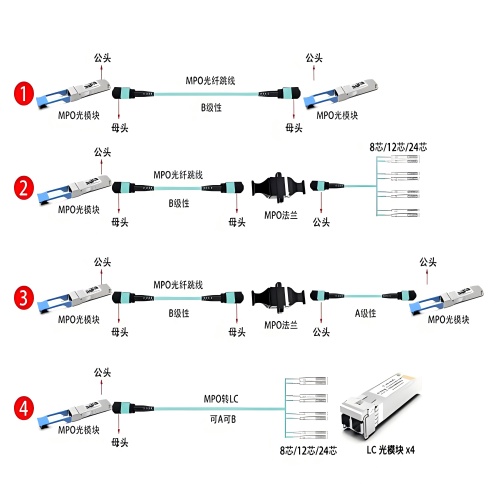

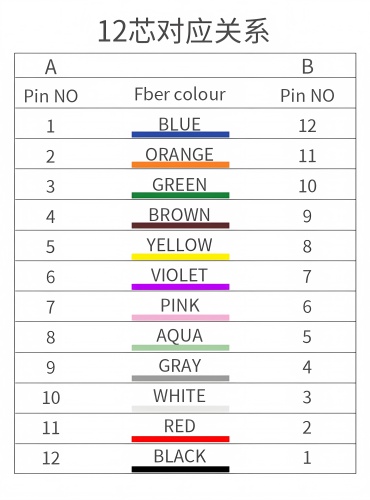

极性：MPO线序有三种极性，分别是直通型（Type A）、交叉型（Type B）和成对交叉型（Type C），不同极性的MPO光纤跳线适用于不同的应用场景。

公头母头：MPO接口的跳线有公头和母头之分。一般光模块接口采用公头类型，与之连接的跳线则为母头，遵循公母搭配原则。

长度：跳线长度一般有1m、5m、10m、20m、30m、50m等规格。应根据要连接的设备之间的距离选择合适的长度。

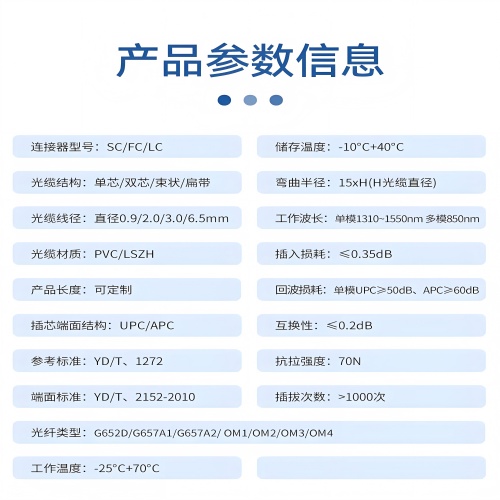

性能指标

插入损耗

指光信号通过跳线连接器时所产生的功率损耗，单位为dB。插入损耗越小，说明跳线的传输性能越好。一般来说，优质的跳线插入损耗应控制在0.3dB以下。

回波损耗

反映了跳线连接器对光信号的反射程度，单位为dB。回波损耗越大，说明连接器对光信号的反射越小，对系统性能的影响也越小。通常要求跳线的回波损耗大于45dB。

带宽

对于多模光纤跳线而言，带宽是指其能够传输的光信号的频率范围，单位为 MHz·km。带宽越大，跳线能够支持的数据传输速率就越高。

光模块与跳线的协同工作

连接原理

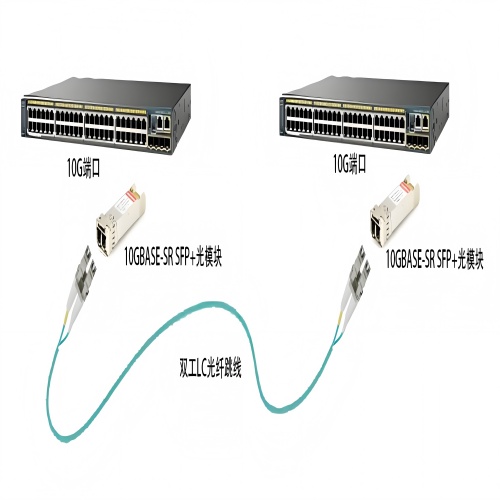

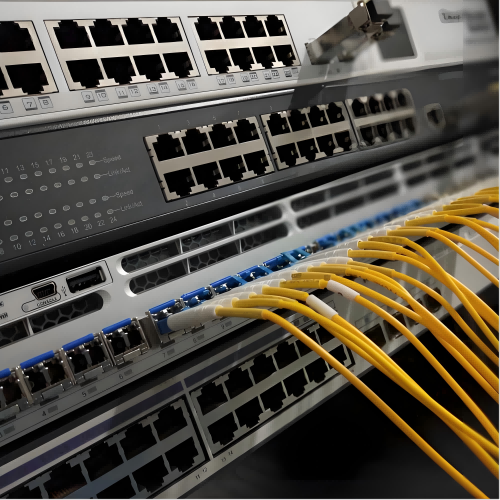

光模块与跳线通过连接器实现物理连接。当光模块插入设备的接口后，跳线的一端插入光模块的光接口，另一端插入另一个设备的光接口。在发送端，光模块将电信号转换为光信号，并通过跳线传输到接收端；接收端的光模块再将光信号转换回电信号，完成数据的传输过程。

匹配要点

传输速率匹配：光模块和跳线的传输速率必须一致，否则会导致数据传输错误或无法正常通信。例如，如果光模块的传输速率为 10Gbps，那么跳线也必须支持 10Gbps 的传输速率。

光纤类型匹配

单模光模块必须使用单模光纤跳线，多模光模块必须使用多模光纤跳线。如果光纤类型不匹配，会导致光信号的衰减过大，影响传输距离和信号质量。

连接器类型匹配

光模块和跳线的连接器类型必须相同，才能实现可靠的连接。例如，如果光模块的光接口为 LC 类型，那么跳线的连接器也必须是 LC 类型。

光模块与跳线的协同工作

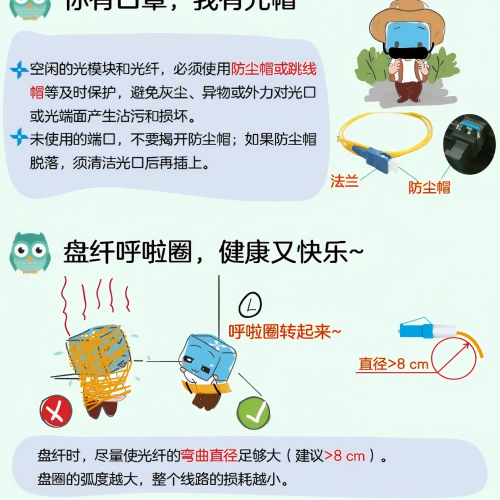

定期检查

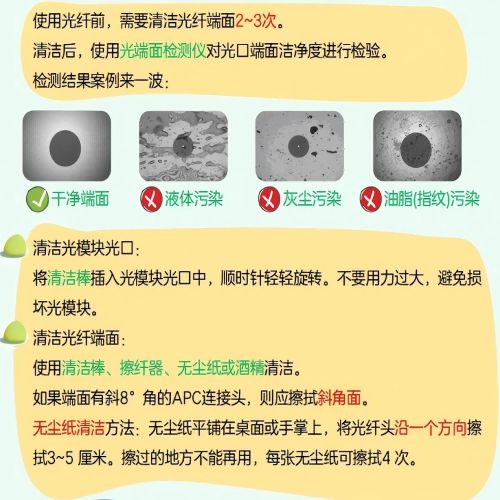

 定期检查光模块和跳线的连接状态，查看连接器是否有松动、脏污等情况。 如果发现连接器脏污，应使用专用的清洁工具进行清洁。

避免弯曲

 在布线过程中，避免过度弯曲跳线，以免损坏光纤芯线，影响传输性能。一般来说，跳线的弯曲半径不应小于其外径的 10 倍。

 防止拉扯

     在移动设备或进行布线调整时，要注意防止对跳线进行拉扯， 以免造成跳线断裂或连接器损坏。

光模块与跳线作为网络通信中的关键组件，它们的高效协同工作为我们的数字化生活提供了坚实的保障。通过深入了解它们的原理、分类、应用场景以及选购和维护方法，我们能够更好地选择和使用这些产品，充分发挥它们的性能优势，为构建更加高速、稳定、可靠的网络环境贡献力量。在未来，随着技术的不断发展，光模块与跳线也将不断创新和升级，为我们带来更加卓越的数据传输体验。
