光纤通信原理
光纤通信原理

‌引言:

在当今数字化时代,光纤通信技术作为信息传输的核心支撑,正以前所未有的速度推动着社会各个领域的变革。从全球互联网的互联互通到5G网络的广泛部署,从云计算的蓬勃发展到智能城市的逐步构建,光纤通信技术都发挥着至关重要的作用。光纤及光接口作为光纤通信系统的关键组成部分,其性能的优劣直接影响到整个通信系统的稳定性和可靠性。因此,深入了解和掌握光纤、及光接口的常用知识,对于从事通信行业的技术人员来说具有重要的现实意义。



本文深入探讨了光纤技术与应用,系统梳理了光纤通信系统的组成要素。从光纤的物理特性与分类出发,全面解析了光接口的类型与适配规则。文章重点分析了光纤在骨干网络、数据中心、医疗、工业等领域的典型应用场景,通过典型案例解析与行业发展趋势展望,为光纤通信技术的工程实践与技术创新提供了理论支撑与实践指导。


光纤基础知识



光纤的定义与原理

光纤,即光导纤维,是一种利用光在玻璃或塑料纤维中的全反射原理而达成的光传导工具。当光从光密介质射向光疏介质时,如果入射角大于临界角,光就会在界面处发生全反射,从而沿着光纤不断向前传播。这种独特的传播方式使得光在光纤中的传导损耗比电在电线传导的损耗低得多,因此光纤被广泛应用于长距离的信息传递。



光纤的特点

光纤具有诸多显著的特点。首先,它重量轻、体积小,便于安装和布线,能够适应各种复杂的空间环境。其次,光纤的传输距离远,衰减小,能够实现长距离、高质量的信息传输,大大降低了通信成本。再者,光纤的传输容量大,一根光纤可以同时传输多个不同波长的光信号,通过波分复用技术,可以极大地提高光纤的传输带宽,满足日益增长的数据传输需求。此外,光纤还具有抗电磁干扰的能力,不受外界电磁场的影响,能够保证信号传输的稳定性和可靠性,特别适用于一些对电磁环境要求较高的场所,如医院、变电站等。





光纤的分类



按传输模式分类

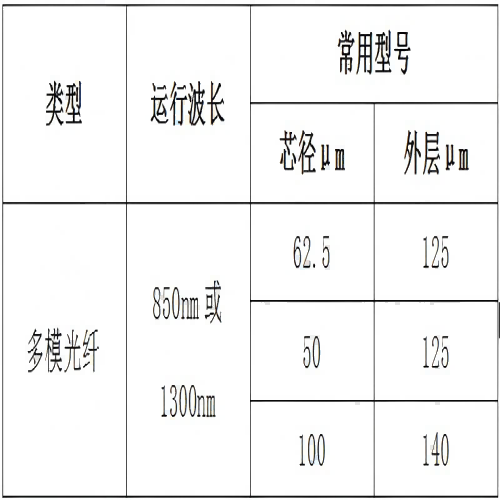

根据传输模式的不同,光纤可分为单模光纤和多模光纤。单模光纤的纤芯直径较小,一般为9μm左右,只允许一种模式的光在其中传播。由于只传输基模,单模光纤消除了模色散,具有极宽的带宽,特别适用于大容量、长距离的光纤通信,如骨干网络、跨洋海底光缆等。多模光纤的纤芯直径较大,一般为50μm、62.5μm,光信号在其中以多个模式方式进行传播。由于不同模式的光在光纤中传播的速度不同,会产生光的色散,导致信号脉冲展宽,从而限制了传输距离和带宽。因此,多模光纤仅用于较小容量、短距离的光纤传输通信,如企业内部的局域网、数据中心内的服务器互联等。




按纤芯材料分类

光纤按纤芯材料可分为玻璃光纤和塑料光纤。玻璃光纤具有损耗低、带宽大、传输距离远等优点,是目前应用最广泛的光纤类型。塑料光纤则具有柔韧性好、重量轻、成本低等特点,适用于一些对传输距离和带宽要求不高的场合,如短距离的家庭网络、汽车内部通信等。



光纤的结构

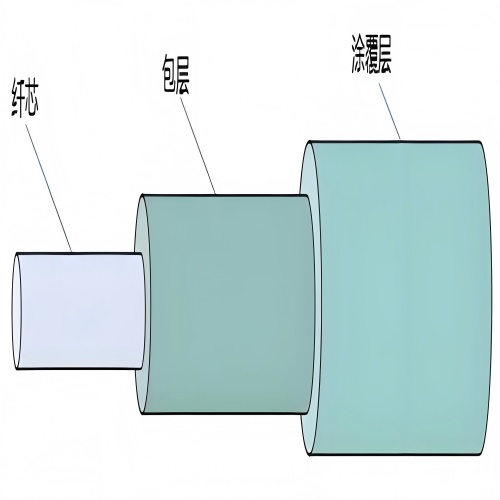

光纤通常由纤芯、包层和外涂层三个基本的同心元件组成。纤芯是光纤的透光部分,一般由玻璃或塑料制成,其折射率较高,负责传导光信号。包层通常由与纤芯相同的材料制成,但折射率略低,这种折射率差异导致在沿光纤长度的折射率边界处发生全内反射,从而使光沿光纤向前传输,不会通过侧壁逃逸。外涂层通常包括一层或多层塑料材料涂层,以保护纤维免受物理环境的影响,如防止光纤受到弯曲、挤压等外力作用而损坏。




光纤的衰减与色散衰减


衰减

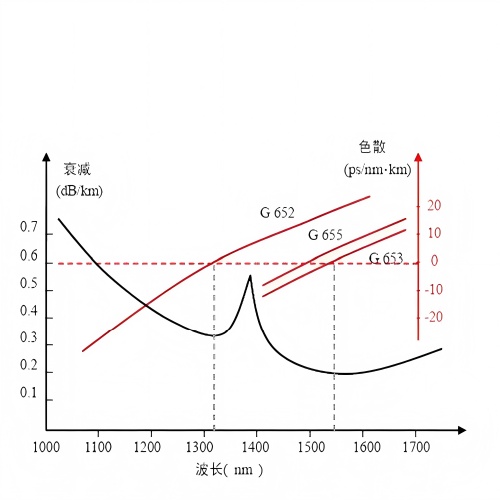

信号在光纤中传播时会失去强度,这被称为光束衰减。衰减以分贝(dB)为单位进行测量,其关系式为衰减(dB)=10log10(Pin/Pout),其中Pin和Pout分别是指进出光纤的光功率。光纤的衰减与波长有关,不同波长的光在光纤中传输时的衰减程度不同。在透射曲线的极端,多光子吸收占主导地位。衰减通常以特定波长下的dB/km表示,典型值范围从850nm阶跃折射率光纤的10dB/km到1550nm单模光纤的十分之几dB/km。



色散

当光脉冲沿光纤长度传播时,它们会随着时间的推移而变宽或变长,这被称为色散。由于脉冲最终会变得如此不同步,以至于它们开始相互重叠并破坏数据,色散为光纤的数据承载能力设定了上限。

色散主要有三种类型:模态色散、材料色散和波导色散。模态色散是由于不同的光纤模式在光纤中以不同的角度反射,每个模态角度都会为光束产生略微不同的路径长度,导致高阶模在低阶模之后到达光纤的输出端。材料色散是由于不同波长的光在光纤材料中的传播速度不同引起的。波导色散则是由于光纤的几何形状导致每种模式的传播速度不同。




光纤的熔接与冷接

光纤熔接

光纤熔接技术主要是用熔纤机将光纤和光纤或光纤和尾纤连接,把光缆中的裸纤和光纤尾纤熔合在一起变成一个整体。光纤熔接的过程需要使用熔接机、光纤切刀等设备,通过精确控制熔接温度和时间,使两根光纤的端面熔化并融合在一起,形成一个低损耗、高强度的连接点。光纤熔接的优点是质量稳定,接续损耗小,能够保证信号传输的质量,熔接损耗通常在0.01 dB到0.1 dB之间。然而,光纤熔接也存在一些缺点,如设备成本过高,设备的储电能力有限,在野外作业时受到一定限制。



光纤冷接

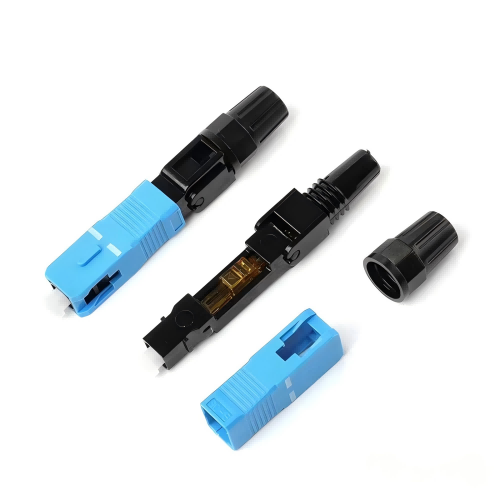

光纤冷接是用于光纤对接光纤或光纤对接尾纤的一种方法,相当于做接头。用于这种冷接续的东西叫做光纤冷接子,其内部的主要部件是一个精密的V型槽,在两根尾纤拨纤之后利用冷接子来实现两根尾纤的对接。光纤冷接操作起来更简单快速,比用熔接机熔接省时间,一般会有两种形式:第一种是成端的现场快速链接器;第二种是光纤对接的冷接子。随着FTTH(光纤到户)的迅猛发展,对光纤冷接子的需求也大大增加。光纤快速连接器跟光纤冷接子在FTTH接入中发挥着不可替代的作用,光纤快速连接器现场端接技术刚好解决了光纤到户时现场快速接入的难题,无需熔接操作,方便快捷,接续成本低,真正实现随时随地的接入。但光纤冷接也存在一些缺点,冷接损耗通常在0.1 dB到0.5 dB之间,高于熔接;且目前国内可以直接生产冷接子的厂家较少,成本较高,在商务和技术服务上没有可供选择的余地;其次是冷接子中使用匹配液,因使用少、时间短,老化问题需要时间的考验。



影响光纤熔接损耗的主要因素

影响光纤熔接损耗的因素较多,大体可分为光纤本征因素和非本征因素两类。光纤本征因素是指光纤自身因素,主要有四点:一是光纤模场直径不一致,当两根光纤的模场直径不同时,在熔接点处会产生模式失配,导致光信号的耦合效率降低,从而增加熔接损耗;二是纤芯不圆度,纤芯不圆会使光在光纤中的传播模式发生变化,影响光信号的耦合,增加熔接损耗;三是纤芯与包层同心度误差,同心度误差会导致光纤的光学性能发生变化,使光在熔接点处的传输特性受到影响,增加熔接损耗;四是光纤的数值孔径不匹配,数值孔径不匹配会影响光在光纤中的接收和发射角度,导致光信号的耦合效率降低,增加熔接损耗。非本征因素则包括熔接机的性能、操作人员的技能水平、光纤的切割质量、熔接环境等。例如,熔接机的放电强度、放电时间等参数设置不合理,会导致熔接点处的温度分布不均匀,从而增加熔接损耗;操作人员切割光纤时,如果切割角度不正确、切割端面不平整,会影响光纤的熔接质量,增加熔接损耗;熔接环境中的灰尘、湿度等因素也会对熔接质量产生影响。
