工业级光模块:驱动工业数字化转型的核心引擎
工业级光模块:驱动工业数字化转型的核心引擎

引言:

在当今数字化浪潮的席卷下,信息技术以前所未有的速度发展,深刻改变着我们的生产生活方式。数据,作为数字时代的核心资产,其传输需求呈现出爆炸式增长。尤其在工业领域,随着工业4.0、智能制造等概念的兴起,工业自动化、智能电网、高速铁路等新兴应用场景不断涌现,对数据传输的速度、可靠性和适应性提出了更为严苛的要求。工业级光模块,凭借其高速、稳定、抗干扰等卓越性能,成为满足这些需求的关键技术,在工业通信领域占据着举足轻重的地位。


本文将深入探讨工业级光模块的各个方面,包括其基本概念、性能特点、分类方式、应用场景以及产业链结构等,旨在为读者全面展现这一关键技术在工业领域的重要价值和发展前景。


光模块概述


(一)光模块的介绍

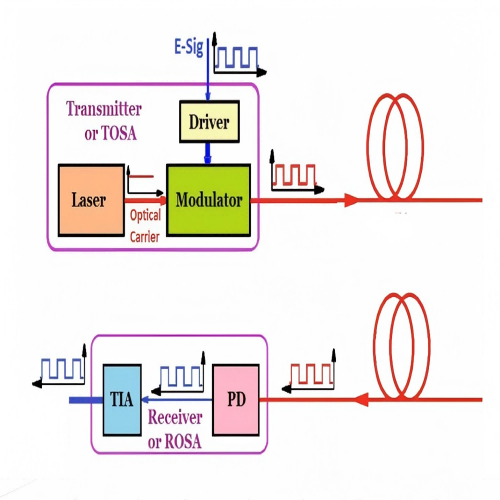

光模块,是光纤通信系统中的核心器件之一,专门设计用于满足工业环境下的特殊需求。它实现了光信号与电信号之间的相互转换,在发送端将电信号转换为光信号,通过光纤进行传输;在接收端再将光信号转换回电信号,供后续设备处理。这一过程看似简单,却蕴含着高度的技术含量,是实现高速、稳定数据传输的关键环节。


(二)性能特点

工业级光模块具备一系列卓越的性能特点,使其能够适应工业环境的复杂需求。

高速传输:支持高达100Gbps甚至更高的数据传输速率,能够轻松应对工业环境中对大数据量传输的需求,确保数据的实时性和高效性。例如,在工业自动化生产线上,大量的传感器数据需要实时传输到控制系统进行分析和处理,高速的工业级光模块能够满足这一需求,保障生产的顺利进行。

宽温度范围:具有出色的环境适应性,能够在极端温度条件下稳定工作,工作温度范围通常为-40℃至85℃。一些特殊设计的工业级光模块甚至可以在更宽的温度范围内工作。以100G-QSFP28-LR4光模块为例,在 -40℃至85℃的全温条件下,各项性能依然保持优异,为工业设备在恶劣环境下的可靠通信提供了有力保障。

抗振动和抗电磁干扰:具备良好的抗振动和抗电磁干扰能力,能够在振动、电磁干扰等复杂环境中稳定运行。在工业现场,设备运行过程中会产生振动和电磁干扰,普通的光模块可能无法正常工作,而工业级光模块通过采用特殊的封装技术和材料,能够有效抵抗这些干扰,确保数据传输的稳定性。

高可靠性:采用高品质的元器件和先进的制造工艺,具有较高的可靠性和稳定性,平均无故障时间(MTBF)甚至可以达到近百万小时。在工业生产中,设备的连续运行至关重要,工业级光模块的高可靠性能够减少设备故障和停机时间,提高生产效率。



工业级光模块的分类

(一)按封装类型分类

工业级光模块根据封装类型的不同,可分为多种类型,每种类型都具有独特的特点和应用场景。

1*9封装:

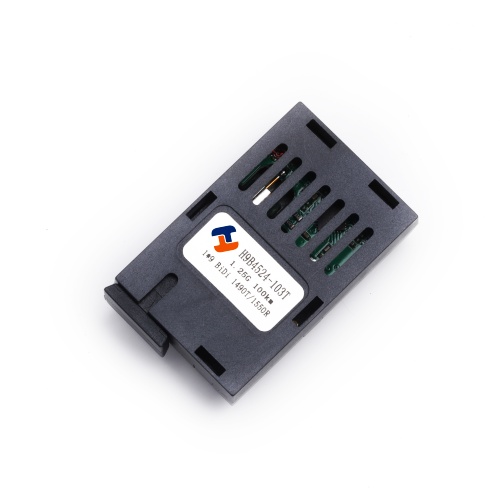

1*9光模块是一种采用焊接式封装的传统光通信器件,因其尾部排列9个引脚而得名。该模块通常直接焊接在设备电路板上,无需热插拔设计,主要应用于工业控制、光纤收发器、PDH光端机等场景。


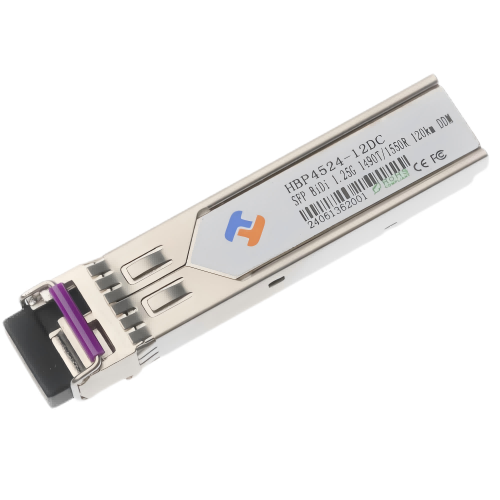

SFP封装:

SFP即小型可热插拔光模块,具有体积小、功耗低的优势。其速率通常为1G/2.5G,主要应用于工业交换机、路由器等设备,适用于对空间和功耗有一定要求的应用环境。


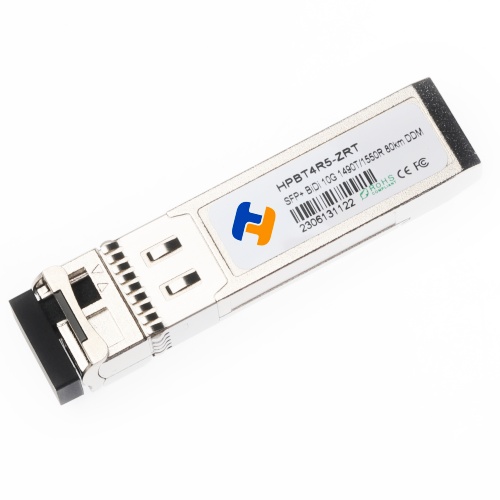

SFP+封装:

作为SFP的升级版,SFP+支持更高速率,常用速率如6G、10G、12.5G等。它广泛应用于5G通信、数据通信的接入层和传输层,为高速数据传输提供可靠保障。


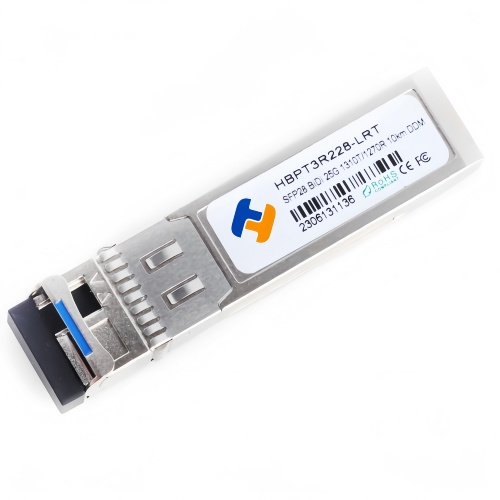

SFP28封装:

是一种基于25Gbps以太网标准的小型可插拔光模块。它能够提供如25G、28G、32G的数据传输速率,满足了日益增长的高速网络需求,如数据中心内部的服务器互联、高速存储网络等场景。SFP28在物理尺寸和电气接口上与SFP、SFP+保持兼容,便于在现有网络设备中进行升级和替换。


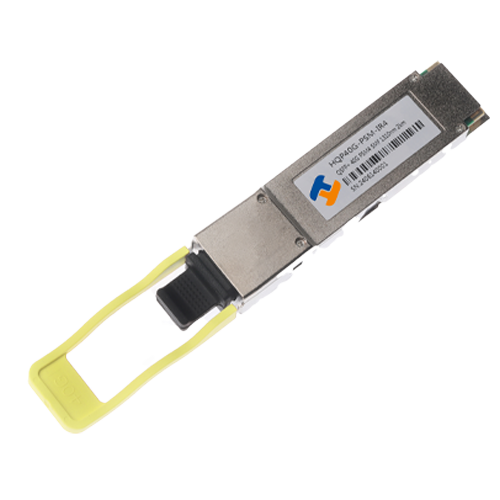

QSFP+封装:

是四路SFP+的集成封装,进一步提高了数据传输速率和性能。每个通道的速率通常为10Gbps,通过四个通道的并行传输,可以实现40Gbps的数据速率。QSFP+模块也支持热插拔功能,方便网络设备的升级和维护


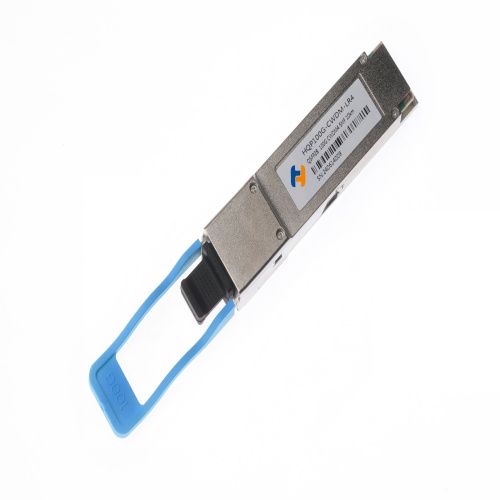

QSFP28封装:

是四路SFP28的集成封装,采用四通道并行设计,具有高密度的特点,典型速率如100G、112G。在数据中心核心层,大量的数据需要高速传输和处理,QSFP28光模块凭借其高带宽和低功耗的优势,成为首选的光模块类型。


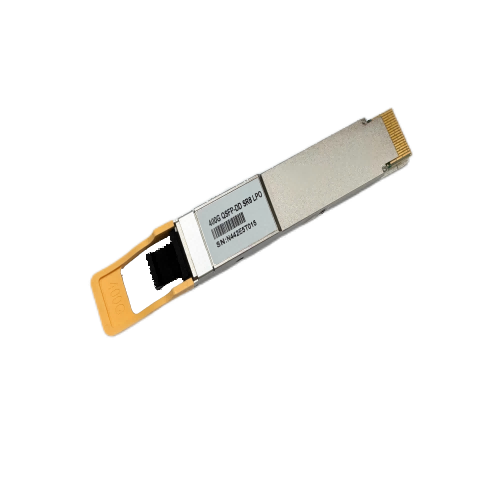

QSFP-DD封装:

双密度设计使其具备更强大的性能,速率可达200G/400G/800G。同时,它具有良好的兼容性,成为下一代数据中心的主流选择,能够满足未来数据中心对更高带宽的需求。



(二)按传输距离分类

工业级光模块的传输距离由光纤类型(单模/多模)和光波长等决定,可分为短距离和长距离两类。

短距离模块:通常采用多模模块,使用多模光纤进行传输,传输距离一般≤300米,常用型号如25G SR、100G SR4等。这类模块主要应用于数据中心机房内机柜间连接等短距离场景,具有成本低、安装方便等优点。

长距离模块:采用单模模块,使用单模光纤进行传输,传输距离可达10 - 120公里,常用型号如10G LR、100G LR4等。它适用于城域网、广域网等长距离传输场景,能够满足工业网络中长距离数据传输的需求。


(三)按核心器件分类


工业级光模块的核心器件主要包括TOSA、ROSA和BOSA,它们在光信号与电信号的转换过程中发挥着关键作用。

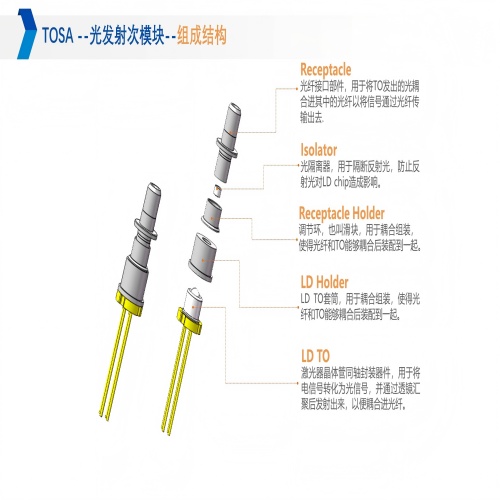

TOSA:即光发射组件,主要作用是将电信号转换为光信号。它由激光器、适配器和管芯套等器件组成,在长距离光模块中还会加入隔离器和调节环。激光器的类型有VCSEL、FP、DFB、EML等,不同类型的激光器具有不同的性能特点,可决定光的发射强度和调制方式。例如,VCSEL激光器具有低成本、低功耗的优点,适用于短距离传输;FP、DFB激光器通常用于中距、长距传输,而EML激光器具有高功率、长距离传输的能力,适用于长距离光模块。

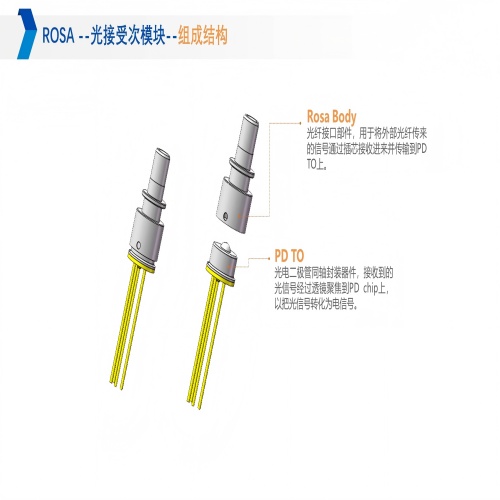

ROSA:即光接收组件,主要作用是将光信号转换为电信号。它由探测器和适配器组成,探测器类型可分为PIN和APD。PIN探测器用于短距、中距的光模块,APD探测器则主要应用于长距光模块,具有更高的灵敏度,能够检测到更微弱的光信号。

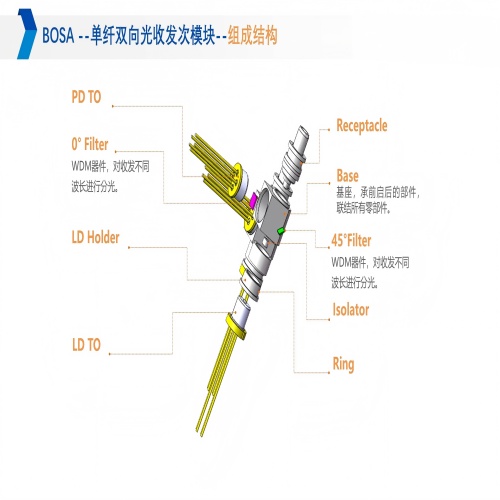

BOSA:即单纤双向光器件,是单纤光模块的重要器件之一。它由发射激光器、接收探测器、适配器、滤波片、基座、隔离器和管芯套等组成,能够实现光信号和电信号的相互转换。由于BOSA成本比TOSA和ROSA高,所以单纤光模块的价格相对较高。



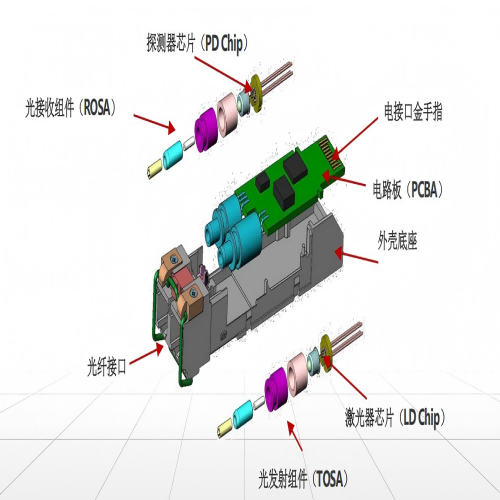

光模块的核心部件

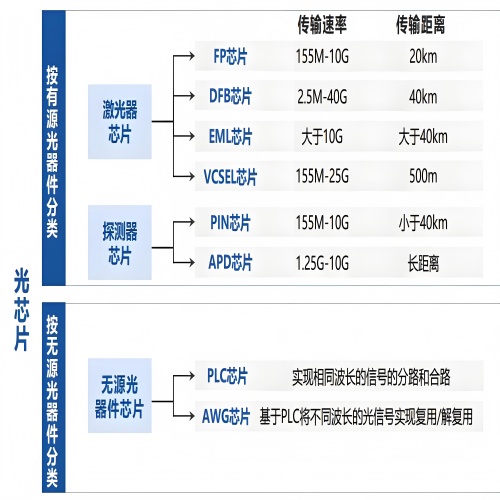

光芯片是光模块中完成光电信号转换的直接芯片,又分为激光器芯片和探测器芯片。激光器芯片发光基于激光的受激辐射原理,按发光类型,分为面发射与边发射:

面发射类型:主要为VCSEL(垂直腔面发射激光器),适用于短距多模场景;

边发射类型:主要为FP(法布里-珀罗激光器)、DFB(分布式反馈激光器)以及EML(电吸收调制激光器)。

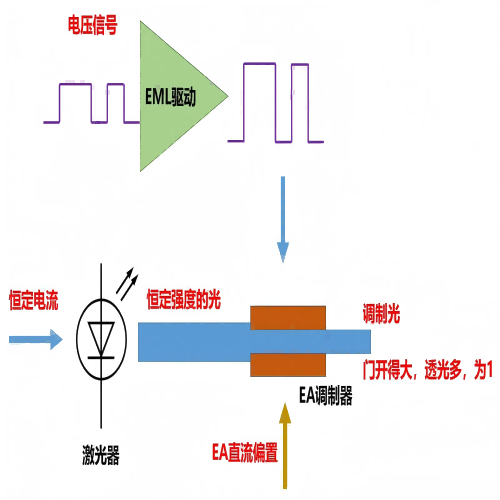

 FP适用于10G以下中短距场景,DFB及EML适用于中长距高速率场景。EML通过在DFB的基础上增加电吸收片(EAM)作为外调制器,目前是实现50G及以上单通道速率的主要光源。探测器芯片主要有PIN(PN 二极管探测器)和APD(雪崩二极管探测器)两种类型,前者灵敏度相对较低,应用于中短距,后者灵敏度高,应用于中长距。

电芯片一方面实现对光芯片工作的配套支撑,如LD(激光驱动器)、TIA(跨阻放大器)、CDR(时钟和数据恢复电路),一方面实现电信号的功率调节,如MA(主放),另一方面实现一些复杂的数字信号处理,如调制、相干信号控制、串并/并串转换等。还有一些光模块拥有DDM(数字诊断功能),相应的带有MCU和EEPROM。电芯片通常配套使用,主流芯片厂商一般都会推出针对某种型号光模块的套片产品。

发射端,电信号通过LD、CDR等信号处理芯片完成信号内调制或外调制,驱动激光器芯片完成电光转换;接收端,光信号通过探测器芯片转化为电脉冲,然后通过TIA、MA等功率处理芯片调幅,最终输出终端可以处理的连续电信号。光芯片和电芯片配合工作实现了对传输速率、消光比、发射光功率等主要性能指标的实现,是决定光模块性能表现的最重要器件。通过眼图分析可以衡量光模块的主要性能指标,包括幅度稳定度、码间干扰、消光比、抖动过冲和噪声等。

光芯片主要是处理光信号和电信号之间的转换,而电芯片主要是对光芯片的配套支撑、电信号功率调节和复杂的数字信号处理。

目前主流的光芯片有DFB(分布式反馈激光器芯片)、DML(直接调制激光器芯片)、EML(电吸收调制激光器芯片)、VCSEL(垂直腔面发射激光器芯片)等。

DFB激光器适用于中长距离通信。DFB基于FP的基础,目前是最常用的直接调制激光器,主要使用于1310nm、1550nm波段数据通信,广泛应用于城域网及接入网。

EML是DFB与EAM(电吸收调制器)的集成激光器芯片,与直接调制的DFB激光器相比,EML具有功率高、窄线宽、宽波长调谐范围等传输优势。

DML相较于EML来说其优势在于体积小,成本低,功耗小。基于此,DML适用于中距传输,而EML更适用于长距传输的应用。

VCSEL在通信领域主要应用于850nm波段数据传输,广泛应用于数据中心等短距离传输场景。随着VCSEL在苹果手机3D传感的应用突破,未来VCSEL有望广泛应用于消费电子、工业、汽车、医疗等新兴领域。




工业级光模块的技术特性


(一)调制技术

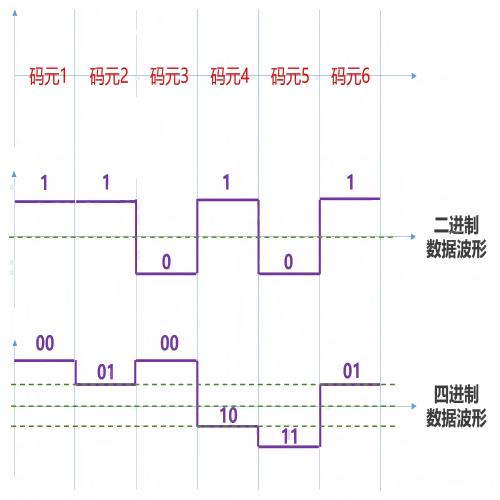

工业级光模块常用的调制技术如NRZ(Non-Return-to-Zero)和PAM4(Pulse Amplitude Modulation 4)。NRZ调制技术是一种简单的二进制调制方式,每个符号表示一个比特的信息,具有实现简单、成本低的优点,但在高速传输时,对带宽的要求较高。PAM4调制技术采用四个不同的电平来表示两个比特的信息,能够在相同的带宽下实现更高的数据传输速率,有效提高了频谱效率。然而,PAM4调制技术对信号的噪声和失真更为敏感,需要更先进的信号处理技术和更高质量的器件来保证信号的传输质量。


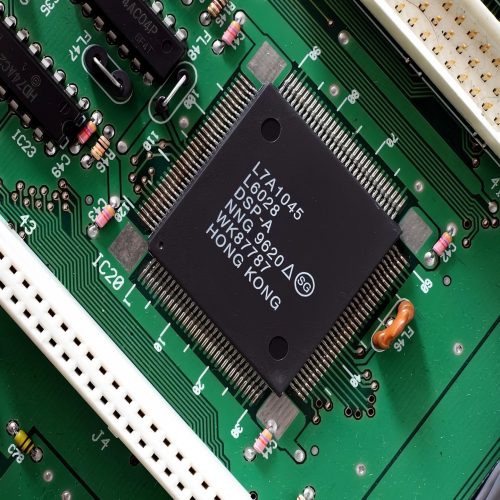

(二)数字信号处理(DSP)技术

随着光模块传输速率的不断提高,数字信号处理(DSP)技术在工业级光模块中得到了广泛应用。DSP技术可以对光信号进行预处理和后处理,包括均衡、时钟恢复、色散补偿等,能够有效提高信号的传输质量,降低误码率。例如,在长距离传输中,光纤的色散会导致信号的失真和衰减,DSP技术可以通过色散补偿算法来恢复信号的波形,提高信号的传输距离和质量。


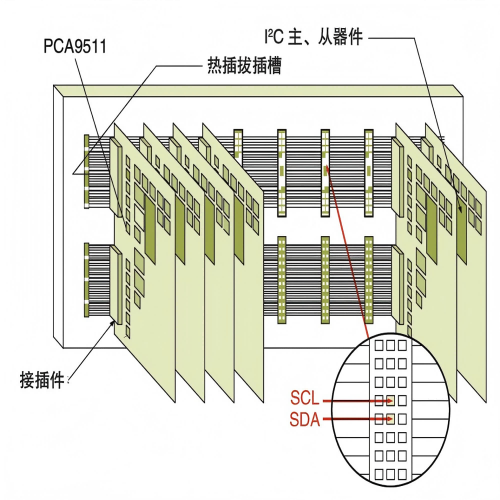

(三)热插拔技术

工业级光模块通常采用热插拔设计,用户可以在不关闭设备电源的情况下,将光模块插入或拔出设备。这一技术大大提高了设备的维护和管理效率,减少了设备的停机时间。在数据中心等对设备可用性要求极高的场景中,热插拔技术显得尤为重要。



(四)自动功率控制(APC)技术

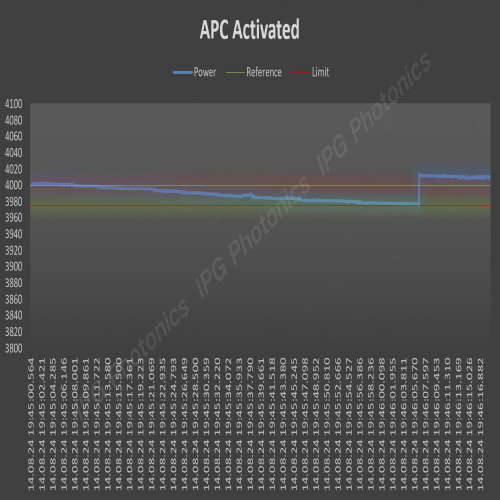

自动功率控制技术能够实时监测光模块的输出功率,并根据需要进行调整,确保输出功率的稳定性。在工业环境中,温度、湿度等因素的变化可能会导致光模块的性能发生变化,自动功率控制技术可以有效补偿这些变化,保证光信号的传输质量。



工业级光模块的发展趋势


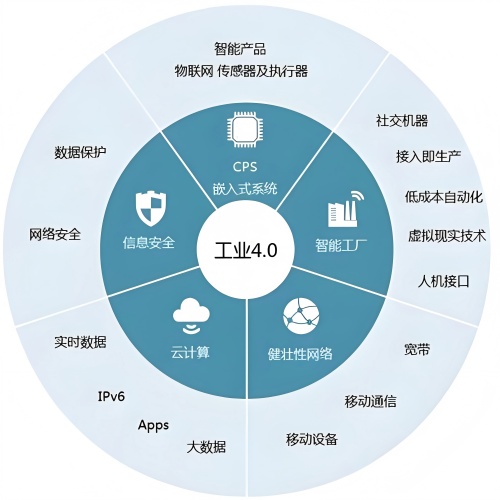

(一)技术升级

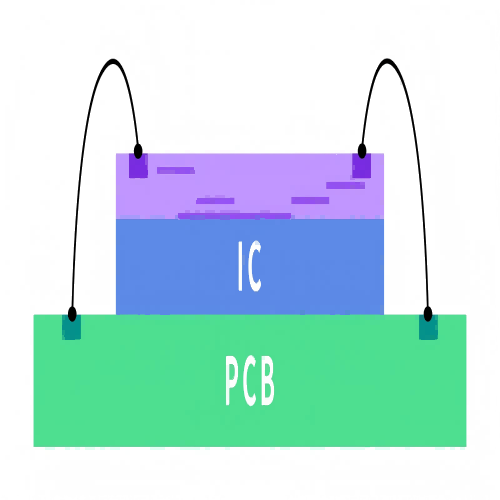

随着工业4.0的推进,工业级光模块将朝着更高密度集成、智能化和更强环境适应性的方向发展。采用PAM4调制技术、COB(Chip On Board)封装技术和DSP数字信号处理技术,能够进一步提升传输能力和信号质量,满足工业领域对更高传输速率和更低功耗的要求。例如,COB封装技术可以将多个芯片直接封装在基板上,提高了模块的集成度和散热性能。


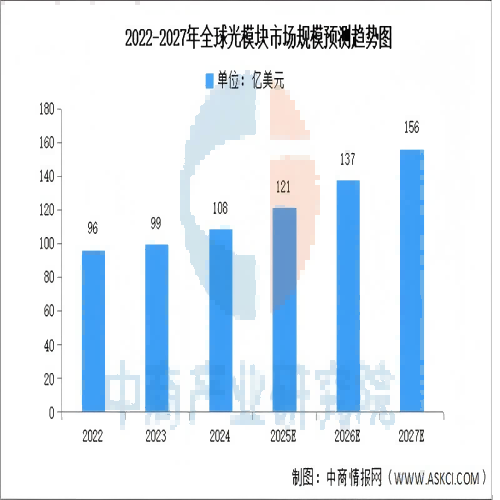

(二)市场增长

全球工业级光模块市场规模在过去几年中呈现显著增长趋势,预计未来仍将保持较高的增长率。随着工业数字化转型的加速推进,对工业级光模块的需求将持续增加,市场前景广阔。特别是在新兴市场和发展中国家,工业自动化和信息化建设的需求不断增长,将为工业级光模块市场带来新的发展机遇。

(三)竞争格局变化

近年来全球光模块企业加快并购重组,进行产业链垂直整合,行业集中度进一步提高。中国厂商在全球光模块市场中的竞争力不断提升,在高端产品领域的市场份额逐渐扩大。未来,随着技术的不断进步和市场的不断发展,竞争格局将进一步演变,企业需要不断提升自身的技术实力和市场竞争力,以适应市场的变化。



结语

工业级光模块作为工业数字化转型的核心技术之一,在工业通信领域发挥着至关重要的作用。它凭借高速、稳定、抗干扰等卓越性能,广泛应用于数据中心、5G网络、工业自动化、智能电网等多个领域,为工业领域的发展提供了强大的技术支持。

随着技术的不断进步和市场的不断发展,工业级光模块将迎来更加广阔的发展前景。未来,它将继续朝着更高性能、更低功耗、更小体积的方向发展,为工业数字化转型提供更加高效、可靠的通信解决方案。同时,产业链上下游企业应加强合作,共同推动技术创新和产业升级,提升我国工业级光模块产业的整体竞争力,在全球市场中占据更有利的地位。

工业级光模块的发展不仅是技术进步的体现,更是推动工业数字化转型、实现工业高质量发展的重要力量。我们有理由相信,在各方的共同努力下,工业级光模块将在未来的工业发展中发挥更加重要的作用,创造更加辉煌的业绩。
